Gama obrotowych pieców rurowych Carbolite Gero TSR zawiera te same innowacje, które zostały opracowane dla gamy dzielonych pieców rurowych TS, z wyposażeniem wymaganym do przetwarzania dużych partii materiałów o swobodnym przepływie, takich jak proszki.

Seria TSR składa się z pieca rurowego dzielonego, zamontowanego poziomo na ramie podstawy i wyposażonego w system rotacji napędu ciernego, pozwalający na obroty rury roboczej do 11,5 obr./min. Ramę można ręcznie przechylić do maksymalnego kąta 6˚, aby dostosować ją do wymagań obrabianego materiału. Dodatkowe rury robocze można łatwo wymieniać, aby spełnić różne fizyczne lub chemiczne wymagania procesu. Opcjonalne wbudowane systemy gazowe umożliwiają użytkownikom wyposażenie TSR do pracy w zmodyfikowanej atmosferze.

Przegląd

Maksymalna temperatura
1150 °C
Ø pieca
125 mm
Długość strefy grzania
1000 mm
Liczba stref grzejnych
1 strefa lub 3 strefy
Orientacja
horyzontalny

Nowa seria pieców rurowych Carbolite Gero jest szczytem w projektowaniu pieców. Kulminacja ponad 80-letniego doświadczenia w inżynierii cieplnej; łącząc najnowsze osiągnięcia technologiczne z solidną konstrukcją, wysokiej jakości komponentami i elegancką, nowoczesną estetyką.

Ruch obrotowy pieca TSR pomaga zwiększyć powierzchnię materiału próbki wystawionego na działanie atmosfery w rurze roboczej, pomagając przyspieszyć czas reakcji i poprawić ogólną wydajność. Podajnik wibracyjny o pojemności 5 litrów i odpowiadający mu lej zasypowy sprawiają, że piec TSR jest idealnym wyborem do procesów ciągłej obróbki cieplnej.

Wysokiej jakości elementy grzejne

  • Znakomita jednorodność temperatury
  • Szybkie nagrzewanie i ochładzanie
  • Niezrównana równomierność temperatury na całej długości podgrzewanej

Wysokiej jakości izolacja termiczna

  • Niski pobór mocy
  • Niska temperatura zewnętrzna obudowy
  • Zaprojektowane z myślą o długowieczności

Przeglądając tę ​​stronę na kompatybilnym urządzeniu mobilnym, możesz kliknąć ikonę „kostki”, która pozwala wyświetlić obraz produktu w rzeczywistości rozszerzonej.

CC-T1 kontroler z ekranem dotykowym

CC-T1 kontroler z ekranem dotykowym

Piece obrotowe TSR jako standard są wyposażone z łącze ethernet oraz programowalnych sterownik z 24 segmentami:

  • Piece jednostrefowe wyposażone są w sterownik Carbolite Gero EPC3016P1
  • Piece trójstrefowe są wyposażone z sterownik Carbolite Gero CC-T1 z ekranem dotykowym

Opcje

  • Zabezpieczenie przed przegrzaniem (zalecane w celu ochrony cennych próbek i podczas pracy bez nadzoru urządzenia)
  • Dostępna jest seria wyrafinowanych sterowników cyfrowych, programistów wielosegmentowych i rejestratorów danych z opcjami komunikacji cyfrowej. Więcej informacji.

Seria obrotowych pieców rurowych Carbolite Gero TSR może być wyposażona w przyłącza gazowe w celu dostosowania do zastosowań w atmosferze modyfikowanej. Instalacja gazowa jest zabudowana w ramie pieca i wymagane gazy oraz sposób sterowania należy określić w momencie składania zamówienia. Opcje obejmują przepływomierze ręczne lub cyfrowe regulatory masowego przepływu. TSR jest dostępny z różnymi rurami roboczymi. Należy pamiętać, że maksymalna temperatura pracy pieca zależy od właściwości wybranego materiału rury roboczej. Prosimy o kontakt z Carbolite Gero w celu omówienia konkretnych wymagań.

Opcje

  • Zestaw przyłącza gazowego umożliwiający pracę w zmodyfikowanej atmosferze
  • Moduły pakietów gazu obojętnego pozwalają na użycie do 3 niereaktywnych gazów (dostępne z ręcznym lub automatycznym sterowaniem)
  • Input hopper with screw feeder

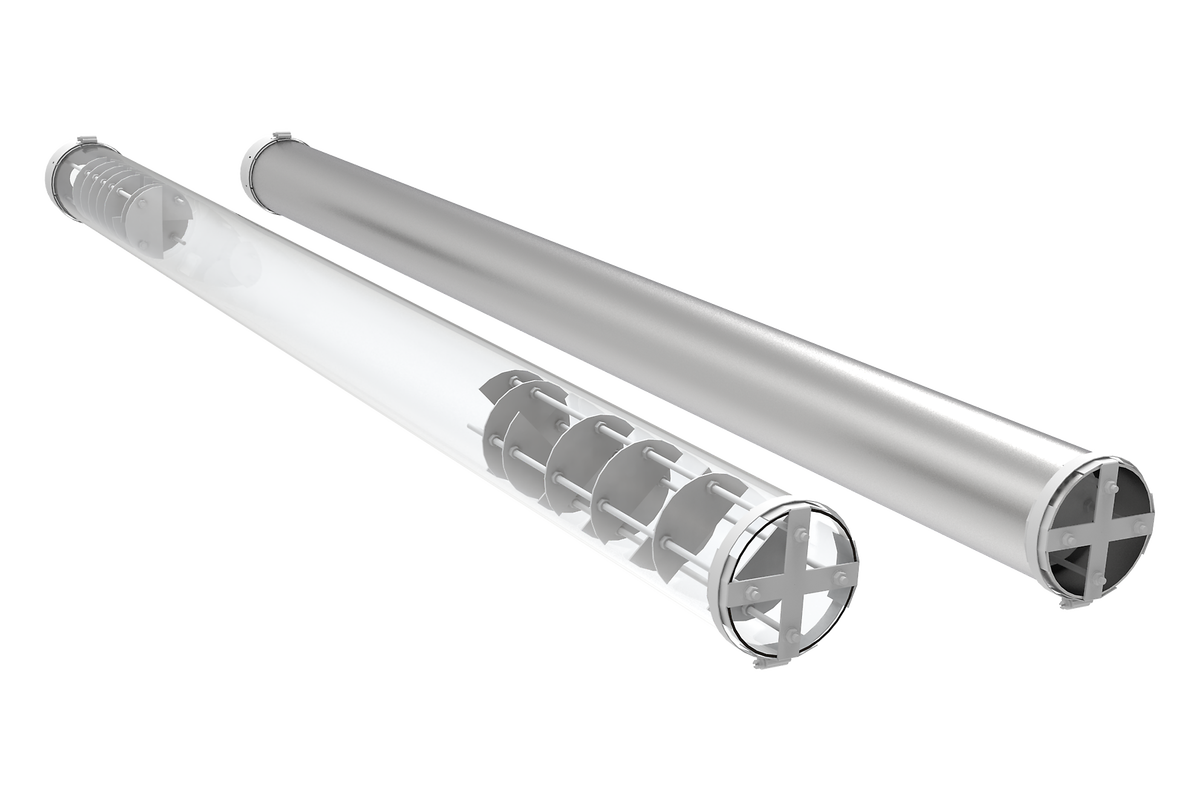

Standardowa rura z kwarcu i opcjonalna rura z metalu

Standardowa rura z kwarcu i opcjonalna rura z metalu

Przepływ gazu sterowany przez cyfrowy przepływomierz

Przepływ gazu sterowany przez cyfrowy przepływomierz

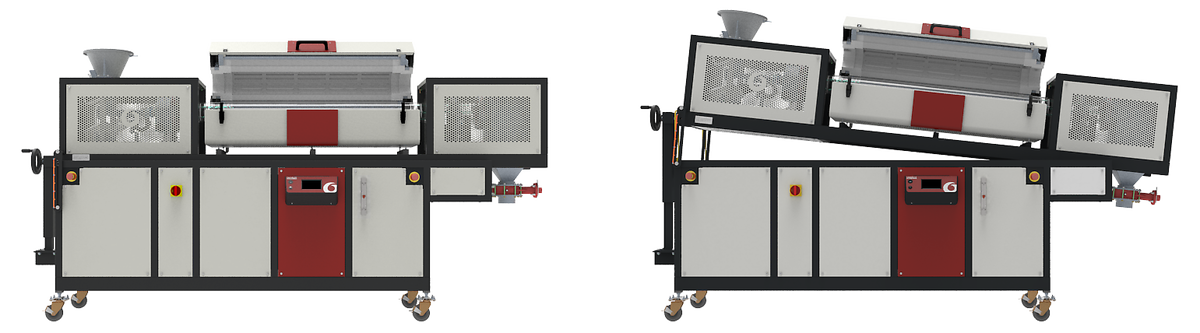

Piece obrotowe serii TSR Kąt nachylenia

Aby wspomóc przepływ materiału przez rurę roboczą, TSR można przechylić maksymalnie o 6° za pomocą ręcznego koła nawijającego. Regulując kąt nachylenia, operator może kontrolować czas przebywania materiału w ogrzewanej strefie pieca; możliwość zmiany kąta zapewnia TSR elastyczność w przetwarzaniu szerokiej gamy materiałów o różnej wielkości ziarna, od granulek po proszek

Rurowy piec obrotowy TSR: Kąt nachylenia

Przykładowe Aplikacje Uwęglanie i biowęgiel

Uwęglanie to proces termochemiczny prowadzony bez użyciu tlenu, którego celem jest częściowy rozkład biomasy. Woda i substancje lotne są z niej uwalniane, a pozostały suchy, stały materiał jest nazywany biowęglem. W niektórych zastosowaniach biowęgiel może być użyty zamiast tradycyjnych paliw kopalnych, pomagając w ten sposób zredukować emisję CO2.

W prezentowanym materiale wideo, zarówno młyn tnący RETSCH SM 300 jak i obrotowy piec rurowy TSR CARBOLITE GERO zostały użyte jako część procesu zgazowania w celu wytworzenia paliwa jakim jest biowęgiel.

Firmy wchodzące w skład grupy Verder Scientific dostarczają rozwiązania wspierające Twój proces na każdym jego etapie, od przygotowania i analizy próbek, po obróbkę cieplną i wiele innych.

Wideo produktu: Torrefaction with Carbolite Gero & Retsch


Kliknij by obejrzeć film

Wideo produktu: Torrefaction with Carbolite Gero & Retsch
TSR1 11/125/1000 TSR3 11/125/1000
Maksymalna temperatura (°C) 1150 1150
Max. zewnętrzna średnica rury (mm) 125 125
Liczba stref grzejnych 1 3
Długość strefy grzejnej (mm) 1000 1000
Długość robocza rury (mm) 2000 2000
Wymiary: Zewnętrzne Wys. x Szer. x Głęb. 1830 x 3150 x 700 1830 x 3150 x 700
Moc maksymalna (W) 6000 6000

Z zastrzeżeniem zmian technicznych i błędów

Uwaga

  • Maksymalna temperatura pracy ciągłej wynosi 1050 °C (Maksymalna temperatura pracy zależna od materiału rury roboczej)
  • Wszystkie piece są wyposażone w termoparę typu N

Objaśnienie nazw modeli

TSR1 11/125/1000Liczba stref grzejnych: 1 strefa lub 3 strefy
TSR1 11/125/1000Maksymalna temperatura: 1150 °C
TSR1 11/125/1000Ø pieca: 125 mm
TSR1 11/125/1000Długość strefy grzania: 1000 mm
