Zakres gradientowych pieców rurowych serii TG
Te kompaktowe rurowe piece dzielone są specjalnie zaprojektowane w celu zapewnienia gradientu temperatury wzdłuż długości ogrzewanych stref. Wykorzystują swobodne elementy z drutu promieniującego osadzone w izolacji korpusu pieca. Zaletą tego projektu jest jego elastyczność; za pomocą adapterów rurowych ten sam piec może być używany z różnymi średnicami rur. Korpus pieca jest podzielony na dwie połowy; pneumatyczne amortyzatory na obu końcach zapewniają płynne otwieranie. Możliwość otwarcia pieca ułatwia operatorom wymianę rur roboczych lub wkładanie naczyń, takich jak reaktory, z kołnierzami końcowymi, które utrudniają wkładanie ich do nierozdzielonego pieca.
Piec rurowy TG2 zawiera nieogrzewaną strefę o długości 25 mm pomiędzy dwiema 200 mm strefami podgrzewanymi, podczas gdy TG3 zawiera dwie nieogrzewane strefy o długości 75 mm pomiędzy trzema podgrzewanymi strefami o średnicy 150 mm. Każda strefa grzewcza ma własny regulator temperatury i termoparę.
| Maksymalna temperatura 1200 °C | Ø pieca 60, 125 mm |
| Długość strefy grzania 425, 600 mm | Liczba stref grzejnych 2 strefy lub 3 strefy |
| Orientacja Wszystkie dostępne modele są zorientowane poziomo lub pionowo | |
Nowa seria pieców rurowych Carbolite Gero jest szczytem w projektowaniu pieców. Kulminacja ponad 80-letniego doświadczenia w inżynierii cieplnej; łącząc najnowsze osiągnięcia technologiczne z solidną konstrukcją, wysokiej jakości komponentami i elegancką, nowoczesną estetyką.

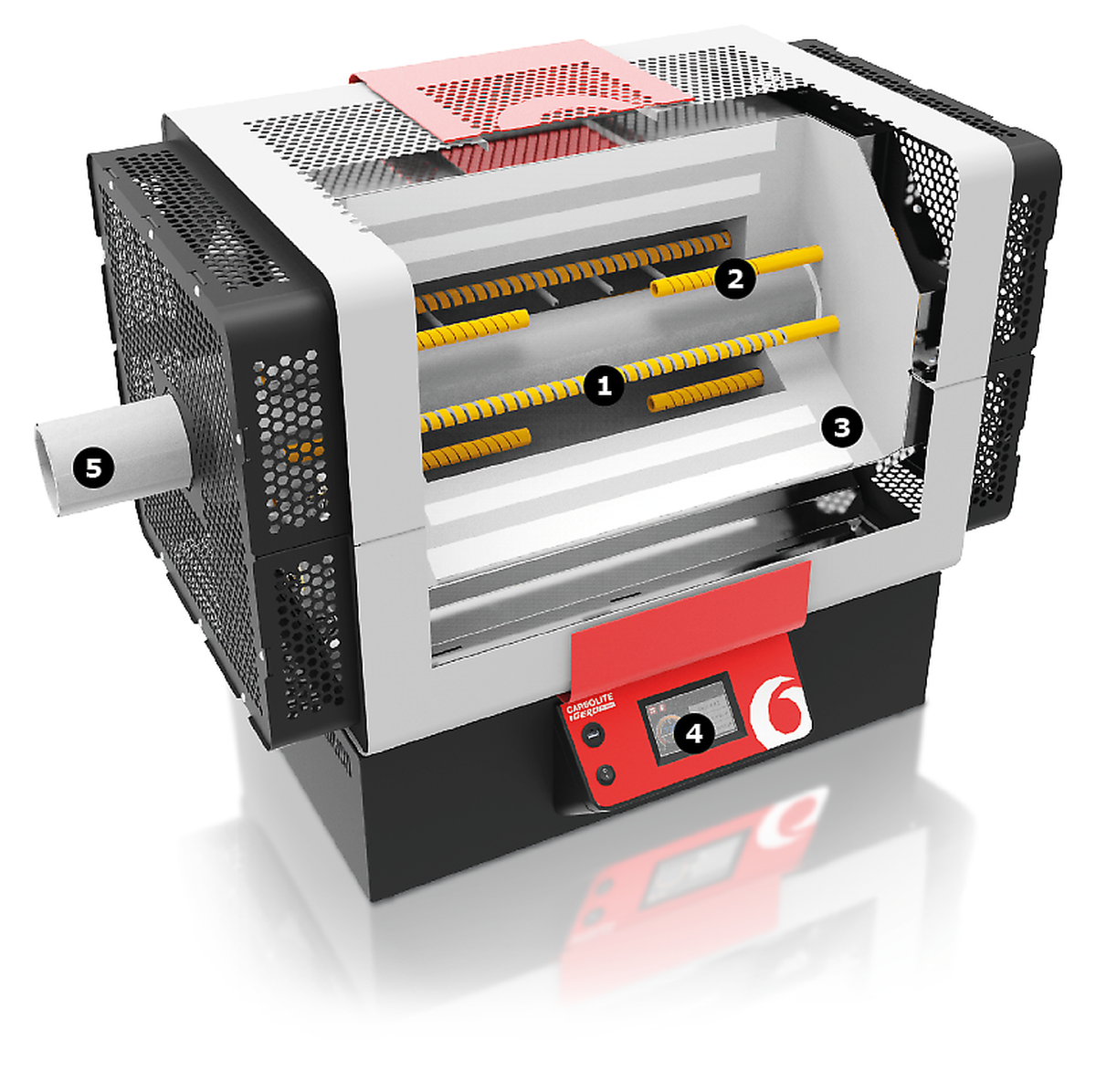

Wizualizacja trzy strefowego pieca rurowego serii TF
Piece gradientowe TG są standardowo wyposażone w port komunikacyjny RS485 i programowalny regulator temperatury Carbolite Gero EPC3016P1 z 24 segmentami dla każdej strefy grzejnej.
Nowe piece rurowe firmy Carbolite Gero są bardzo energooszczędne. Ich wysokiej jakości izolacja termiczna została zaprojektowana z myślą o długowieczności, niskiej temperaturze obudowy, a przede wszystkim wyjątkowo niskim zużyciu energii. Korzystanie z pieca rurowego Carbolite Gero zmniejsza koszty energii, a także ślad węglowy
Zużycie energii dla przykładowego modelu Carbolite Gero TS1 12/60/600 (czerwony) i równoważnego produktu konkurencji (żółty); mierzone w każdej temperaturze po 2 godzinach moczenia.

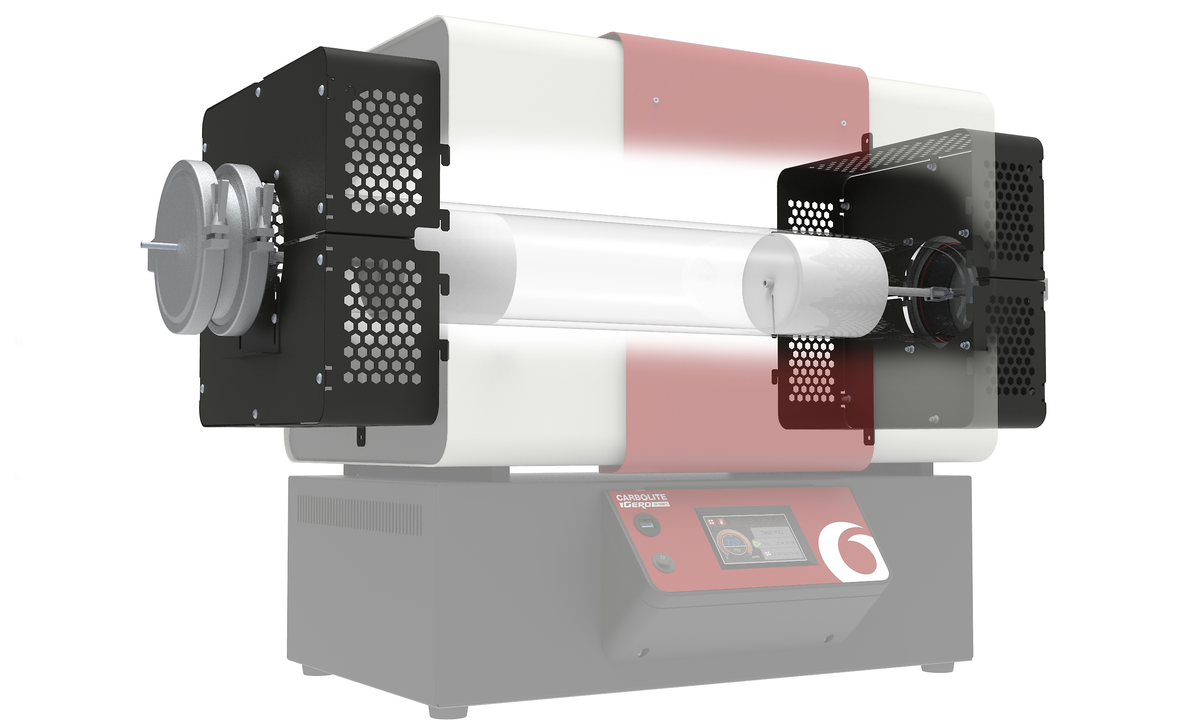

Szeroki wybór rur pod względem: średnic, długości i materiałów.

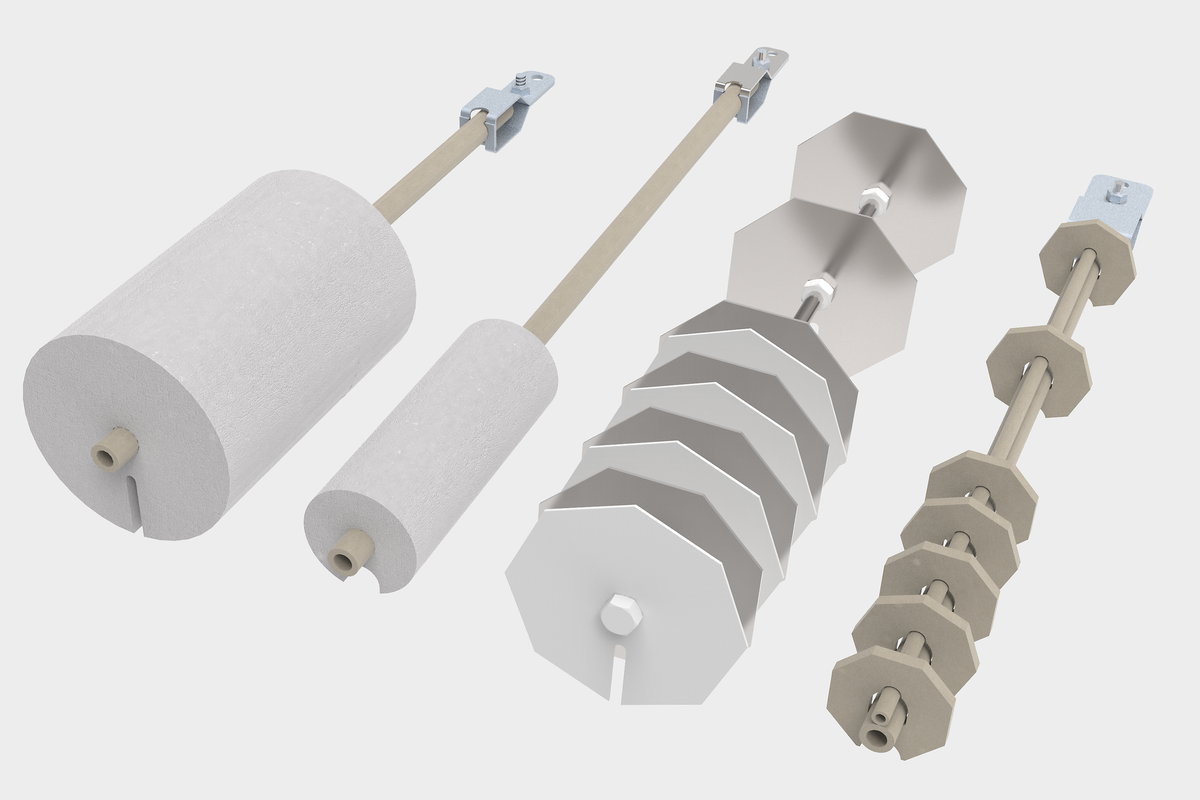

Aby zapobiec utracie ciepła i poprawić jednolitość temperatury.

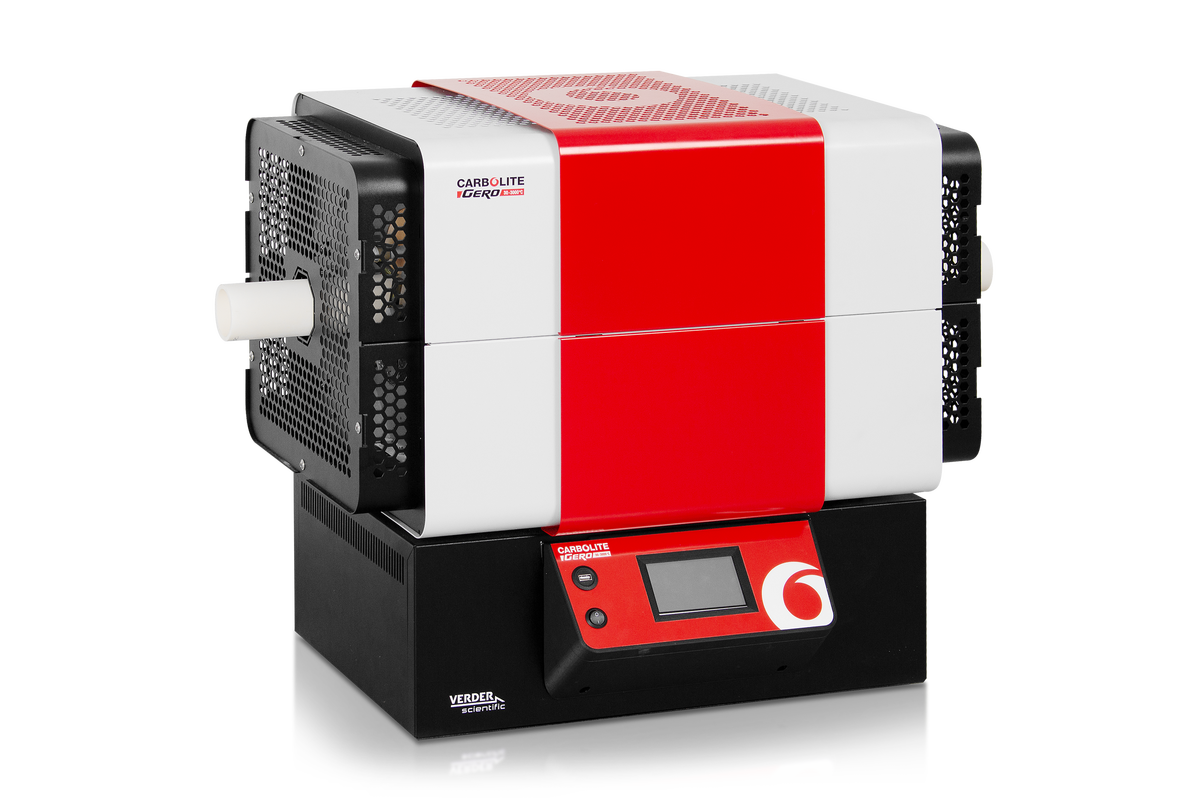

Piece rurowe gradientowe TG są dostarczane jako korpus zamontowany na górze skrzyni sterowniczej. Korpus pieca można łatwo odłączyć i oddzielić w celu zdalnego sterowania. Ta konfiguracja obejmuje 2-metrowy kabel (wraz z wtyczką i gniazdem) między korpusem pieca a skrzynią sterującą. Ten elastyczny układ umożliwia łatwą konwersję na opcjonalne układy montażowe, np. mocowanie do stojaka pionowego, wspornika montażowego lub wewnątrz wyciągu wyciągowego.
Standardowa konfiguracja dla długości grzania do 600 mm

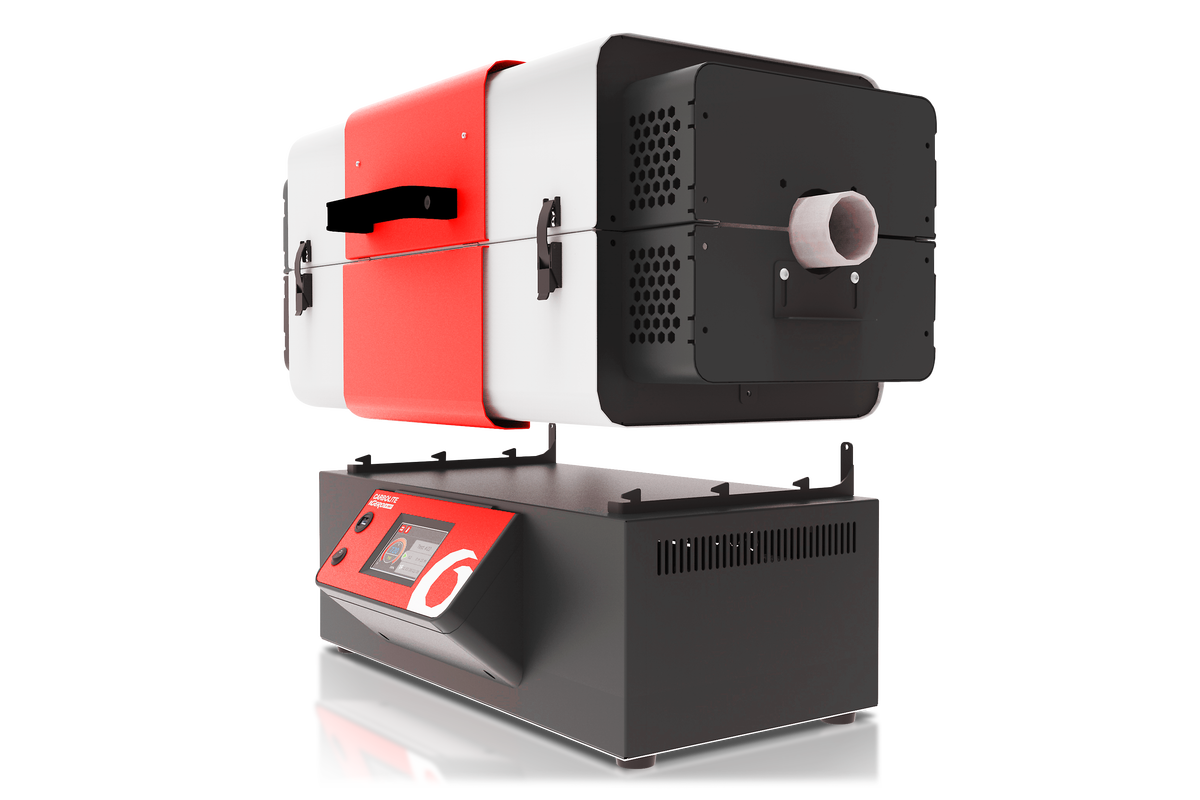

Łatwa konwersja do opcjonalnych rozwiązań montażowych

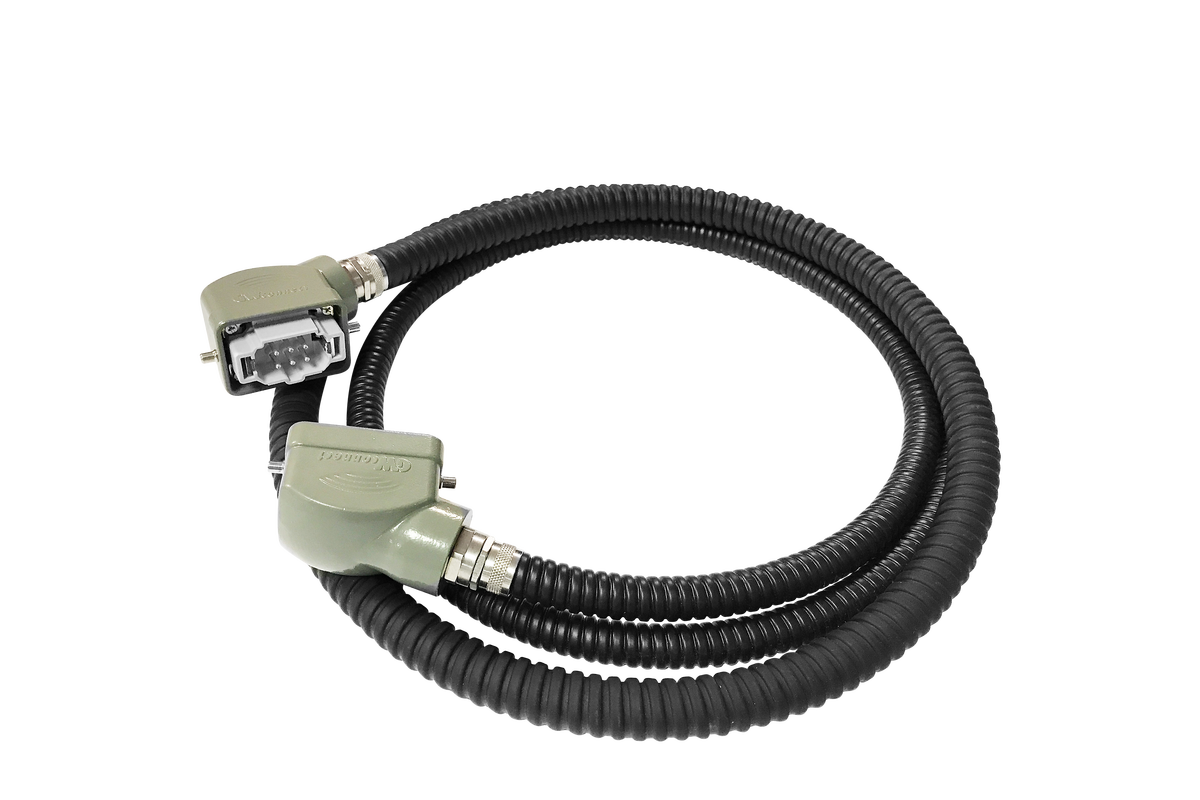

przedłużenie o długości 4 m daje w sumie 6 m pomiędzy korpusem pieca a skrzynką sterowniczą (modele o średnicy 125 mm zawierają wtyczkę i gniazdo)

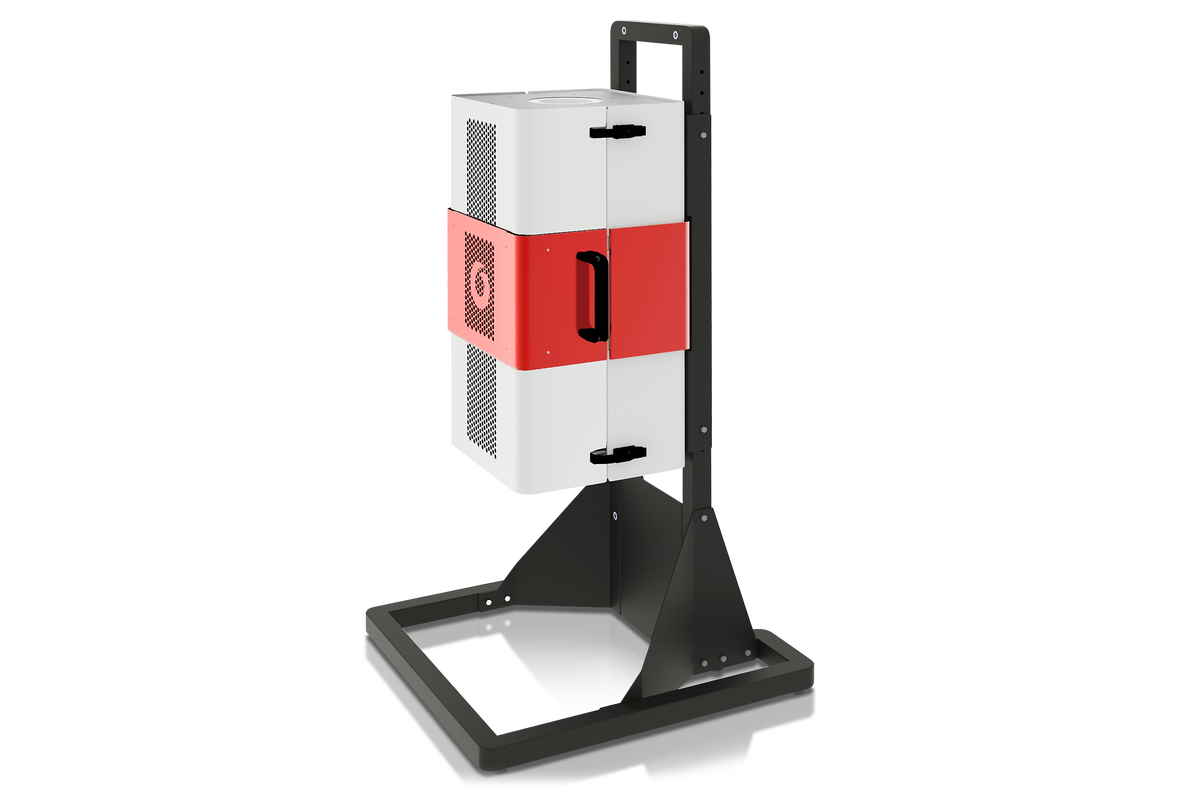

Pionowy stojak montażowy do korpusu pieca

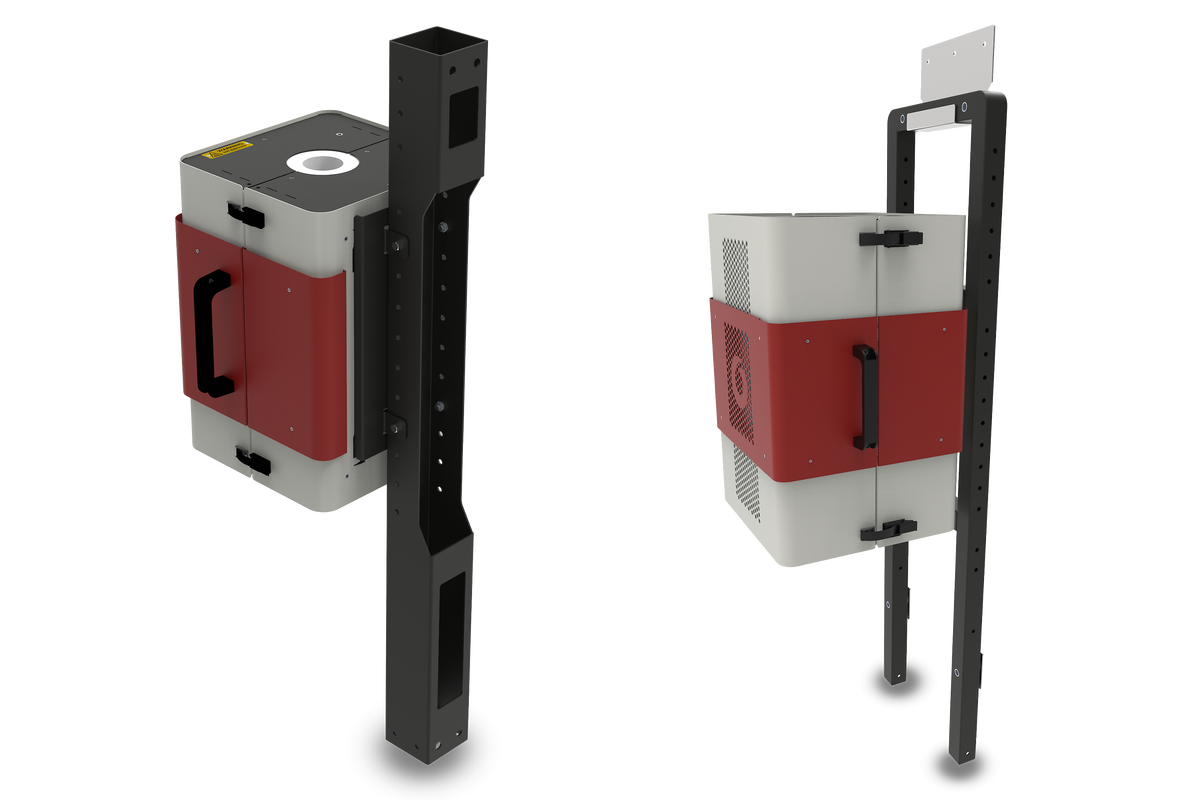

Służy do montażu korpusu pieca na urządzeniu klienta
Piece rurowe Carbolite Gero mogą być wyposażone w szereg opcji w celu dostosowania do zmodyfikowanej atmosfery i / lub zastosowań próżniowych.
Próbkę można przenieść między dwiema strefami temperatur, aby osiągnąć pożądany cykl ogrzewania bez czekania, aż piec z jedną strefą ogrzeje się lub ostygnie.
Gradient temperatury, piec poziomy TG2 12/125/425. Rura robocza o średnicy zewnętrznej 80 mm. Wartości zadane: strefa 1: wyłączona, strefa 2: 1100 ° C
Gradient temperatury, poziomy TG2 12/125/425. Rura robocza o średnicy zewnętrznej 80 mm. Wartości zadane: strefa 1: 1000 ° C, strefa 2: 1100 ° C
Gradient temperatury, poziomy TG3 12/60/600. Rura robocza o średnicy zewnętrznej 60 mm. Wartości zadane: strefa 1: 1100 ° C, strefa 2: 950 ° C, strefa 3: 800 ° C
Gradient temperatury, poziomy TG3 12/60/600. Rura robocza o średnicy zewnętrznej 60 mm. Wartości zadane: strefa 1: 1100 ° C, strefa 2: wyłączona, strefa 3: 400 ° C
Piece rurowe Carbolite Gero zostały zaprojektowane z myślą o bezpieczeństwie użytkowników.

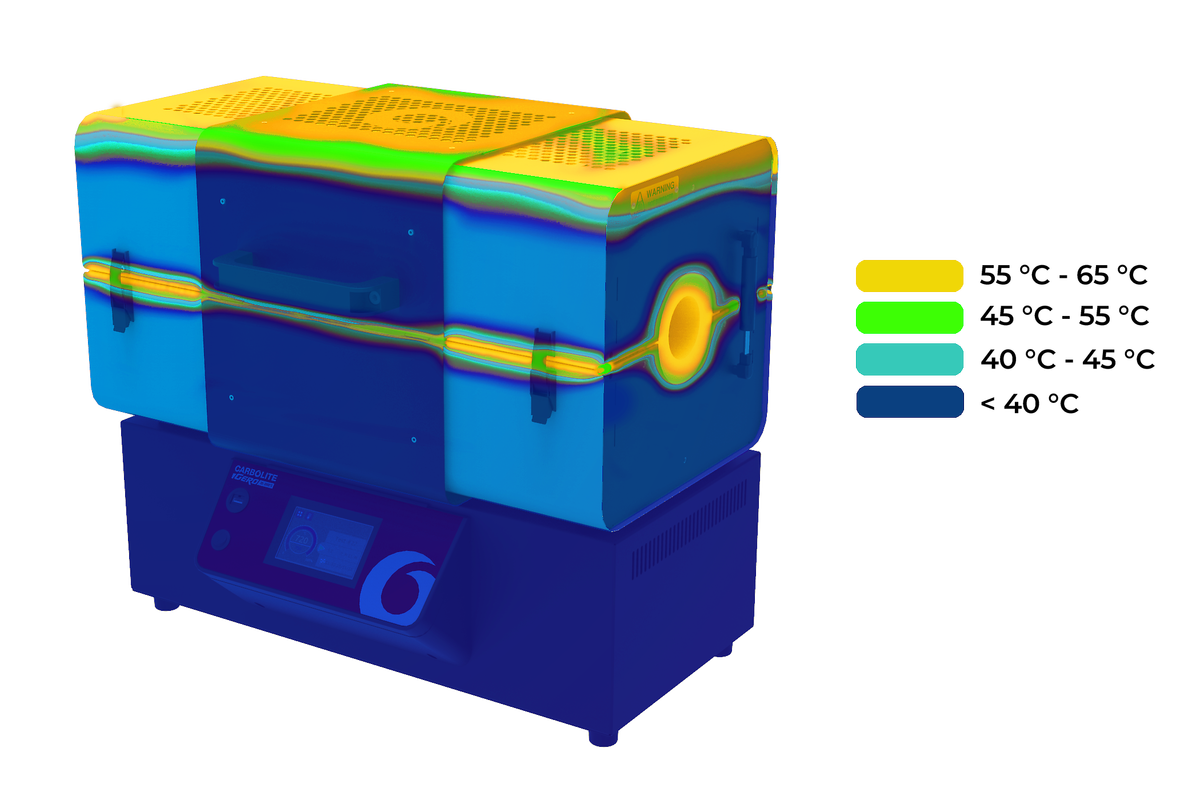

Solidna konstrukcja i wysokiej jakości izolacja termiczna sprawiają, że zewnętrzne temperatury obudowy są znacznie niższe niż w przypadku innych modeli.
Nie tylko pomaga to zmniejszyć ryzyko obrażeń u operatora, ale także redukcja ilości ciepła wydostającego się z pieca zapewnia komfortowe środowisko pracy, a także oznacza mniejsze straty energii podczas użytkowania. Kiedy jest gorąco, Carbolite Gero pomoże Ci zachować zimną krew!
| TG3 12/60/600 | TG2 12/125/425 | |
|---|---|---|
| Maksymalna temperatura (°C) | 1200 | 1200 |
| Liczba stref grzejnych | 3 | 2 |
| Czas nagrzewania do temperatury maksymalnej | - | 134 |
| Furnace Ø (mm) | 60 | 125 |
| Heated lengths (mm) | 600 | 425 |
| Zalecana długość rury do stosowania w powietrzu (mm) | 1050 | 1000 |
| Wymiary: Zewnętrzne Wys. x Szer. x Głęb. | 575 x 795 x 480 | 665 x 665 x 575 |
| Control Box H x W x D (mm) | 230 x 785 x 480 | 230 x 655 x 480 |
| Moc maksymalna (W) | 2000 | 1860 |
| Waga (kg) | 56 | 71 |
Z zastrzeżeniem zmian technicznych i błędów
Piec rurowy gradientowy to piec rurowy dzielony z wieloma strefami ogrzewania, wyposażony w bariery strefowe. Bariery strefowe to kawałki izolacji, które pasują do każdego modułu elementu grzejnego i pomagają zmniejszyć ilość wymiany ciepła między ogrzewanymi strefami.
Każda ogrzewana strefa jest sterowana własnym niezależnym regulatorem temperatury, dzięki czemu możliwe jest ustawienie różnych temperatur w każdej strefie. Bariery strefowe zmniejszają ilość wymiany ciepła między strefami, zwiększając ogólną kontrolę i umożliwiając operatorowi tworzenie gradientu temperatury na ogrzewanej długości np. strefa 1: 500 ° C, strefa 2: 450 ° C, strefa 3: 400 ° C .
Istnieje wiele zastosowań wymagających gradientowego pieca rurowego, takich jak chemiczne osadzanie z fazy gazowej (CVD), w którym substancja jest odparowywana w najgorętszej strefie i transportowana wzdłuż rury roboczej za pomocą gazu nośnego, a następnie kondensowana na podłożu w najchłodniejszym strefa. Gradientowe piece rurowe są idealne do tego procesu, ponieważ każdy koniec pieca może pracować w innej temperaturze, z gradientem temperatury między nimi.
