Zakres dzielonego pieca rurowego TS

Poproś o ofertę
Arkusz danych

Język:

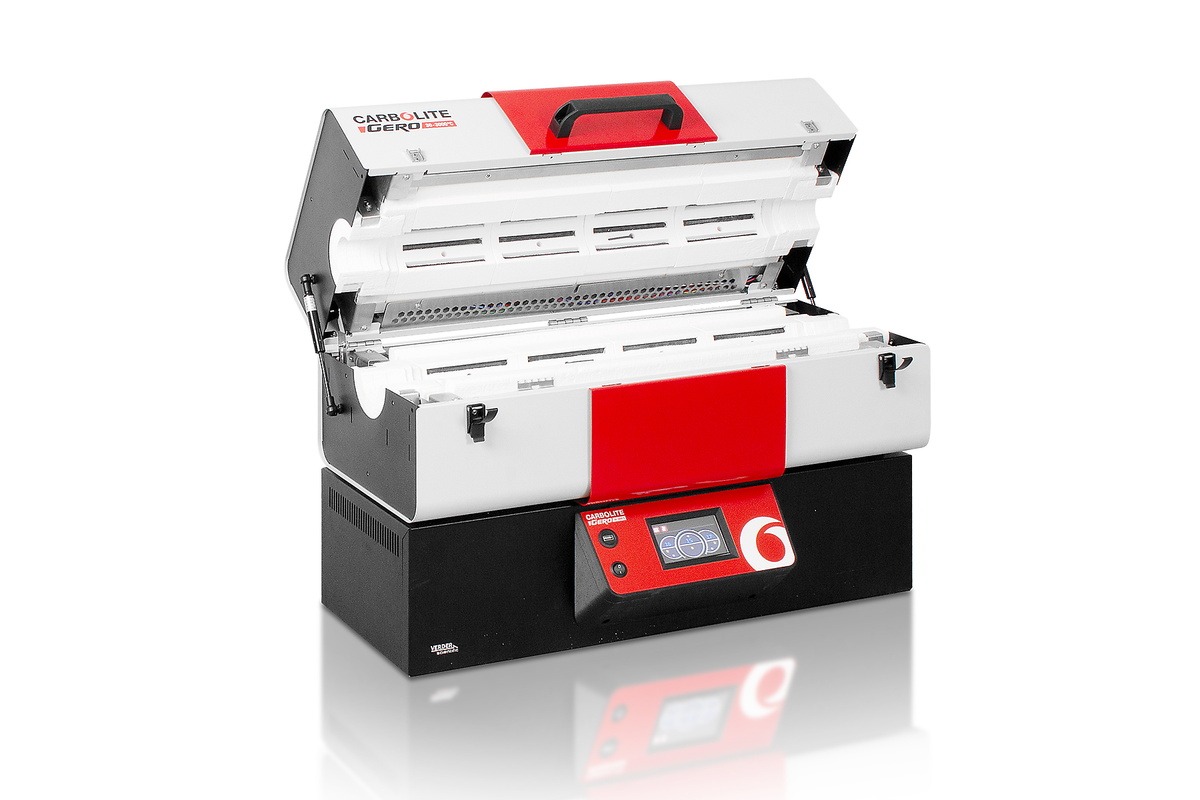

Nowy wszechstronny piec rurowy dzielony Carbolite Gero TS zawiera wysokiej jakości elementy grzejne i innowacyjną izolację termiczną, aby osiągnąć najwyższą wydajność przy jednoczesnym zachowaniu zarówno obniżonej temperatury obudowy, jak i zużycia energii. Korpus pieca TS jest podzielony na dwie połowy z zawiasami z tyłu; pneumatyczne amortyzatory na obu końcach zapewniają płynne otwieranie. Możliwość otwarcia pieca ułatwia operatorom wymianę rur roboczych lub wkładanie naczyń, takich jak reaktory, z kołnierzami końcowymi, które utrudniają wkładanie ich do niedzielonego pieca. Gama pieców rurowych dzielony TS została zaprojektowana z myślą o elastyczności. Opcjonalne robocze i zastosowanie adapterów do rur pozwalają pojedynczemu piecowi pomieścić różne średnice rur, podczas gdy same rury robocze można łatwo wymienić, aby spełnić różne wymagania fizyczne lub chemiczne procesu. Opcjonalne pakiety rur roboczych umożliwiają użytkownikom wyposażenie TS do pracy w próżni lub w zmodyfikowanej atmosferze.

Przegląd

Maksymalna temperatura
1200 °C
Ø pieca
60, 125, 200 mm
Długość strefy grzania
150, 300, 450, 600, 800, 1000, 1200 mm
Liczba stref grzejnych
1 strefa lub 3 strefy
Orientacja
Wszystkie dostępne modele są zorientowane poziomo lub pionowo

Zakres dzielonego pieca rurowego TS Wiodąca Technologia Grzania

Nowa seria pieców rurowych Carbolite Gero jest szczytem w projektowaniu pieców. Kulminacja ponad 80-letniego doświadczenia w inżynierii cieplnej; łącząc najnowsze osiągnięcia technologiczne z solidną konstrukcją, wysokiej jakości komponentami i elegancką, nowoczesną estetyką.

Wysokiej jakości elementy grzejne

  • Znakomita jednorodność temperatury
  • Szybkie nagrzewanie i ochładzanie
  • Niezrównana równomierność temperatury na całej długości podgrzewanej

Wysokiej jakości izolacja termiczna

  • Niski pobór mocy
  • Niska temperatura zewnętrzna obudowy
  • Zaprojektowane z myślą o długowieczności
Wideo produktu: Zakres dzielonego pieca rurowego TS


Kliknij by obejrzeć film

Wideo produktu: Zakres dzielonego pieca rurowego TS

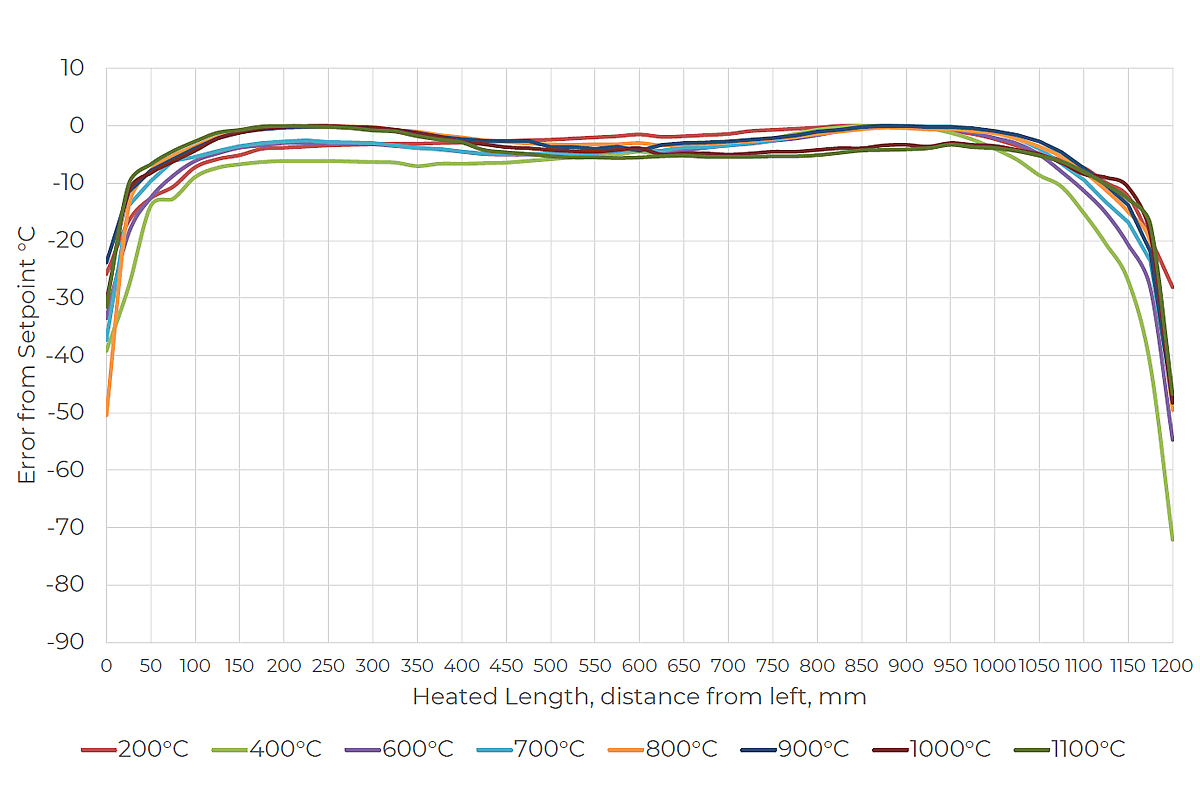

TS3 12/200/1200

Testy przeprowadzono w kontrolowanych warunkach laboratoryjnych. Wyniki mogą się różnić w zależności od zmiennych charakterystycznych dla danego procesu, np. szybkości przepływu gazu, poziomu próżni oraz wielkości/gęstości próbki.

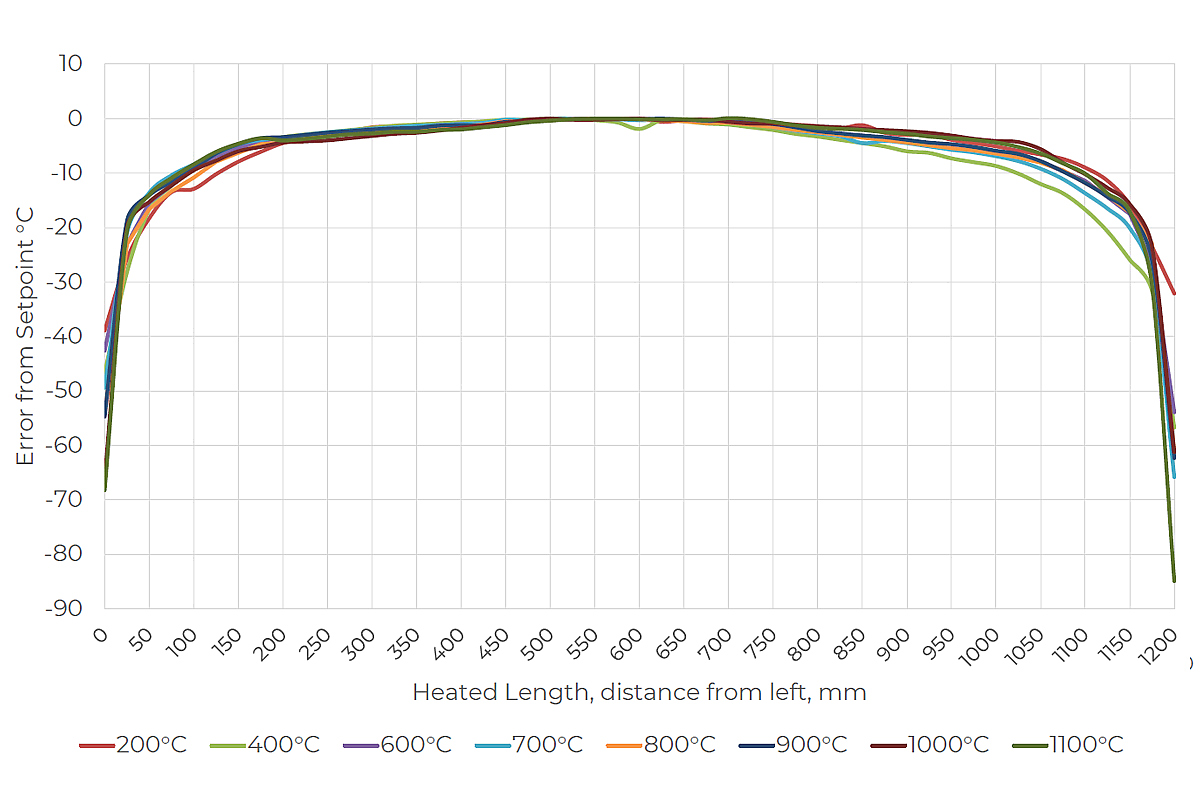

TS1 12/200/1200

Testy przeprowadzono w kontrolowanych warunkach laboratoryjnych. Wyniki mogą się różnić w zależności od zmiennych charakterystycznych dla danego procesu, np. szybkości przepływu gazu, poziomu próżni oraz wielkości/gęstości próbki.

Zakres dzielonego pieca rurowego TS Kontrola temperatury i komunikacja

Piece rurowe dzielone TS są standardowo wyposażone w port komunikacyjny ethernet i programowalny sterownik z 24 segmentami:

  • Piece jednostrefowe wyposażone są w sterownik Carbolite Gero EPC3016P1
  • Piece trójstrefowe są wyposażone z sterownik Carbolite Gero CC-T1 z ekranem dotykowym

Opcje

  • Zabezpieczenie przed przegrzaniem (zalecane w celu ochrony cennych próbek i podczas pracy bez nadzoru urządzenia)
  • Dostępna jest seria wyrafinowanych sterowników cyfrowych, programistów wielosegmentowych i rejestratorów danych z opcjami komunikacji cyfrowej. Więcej informacji.

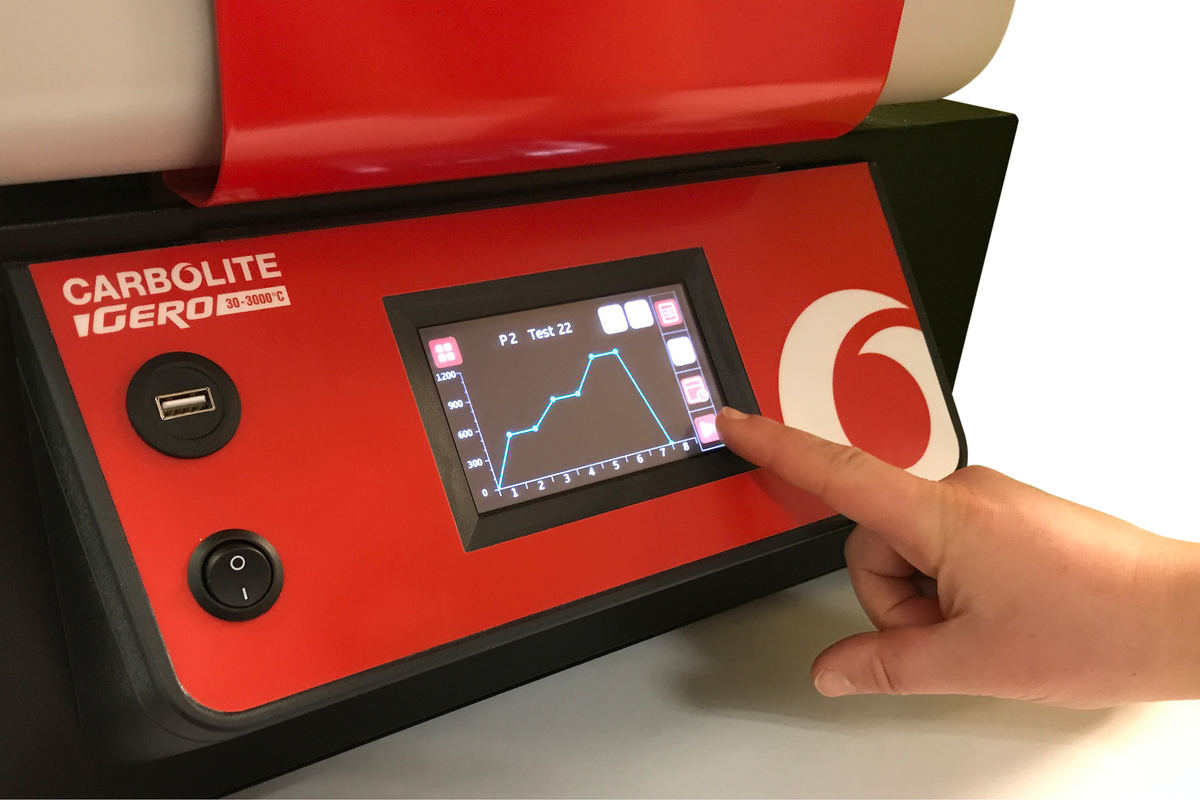

CC-T1 kontroler z ekranem dotykowym
CC-T1 kontroler z ekranem dotykowym

Zakres dzielonego pieca rurowego TS Szybkie tempo nagrzewania

Piece rurowe Carbolite Gero są wyposażone w wysokiej jakości elementy grzejne zaprojektowane tak, aby osiągnąć szybkie tempo nagrzewania.

Zoptymalizuj czas pracy w laboratorium poprzez przyspieszenie procesów obróbki cieplnej!

Precyzyjne pomiary temperatury są przeprowadzane w laboratorium badawczym Carbolite Gero i dostępne dla wszystkich modeli.

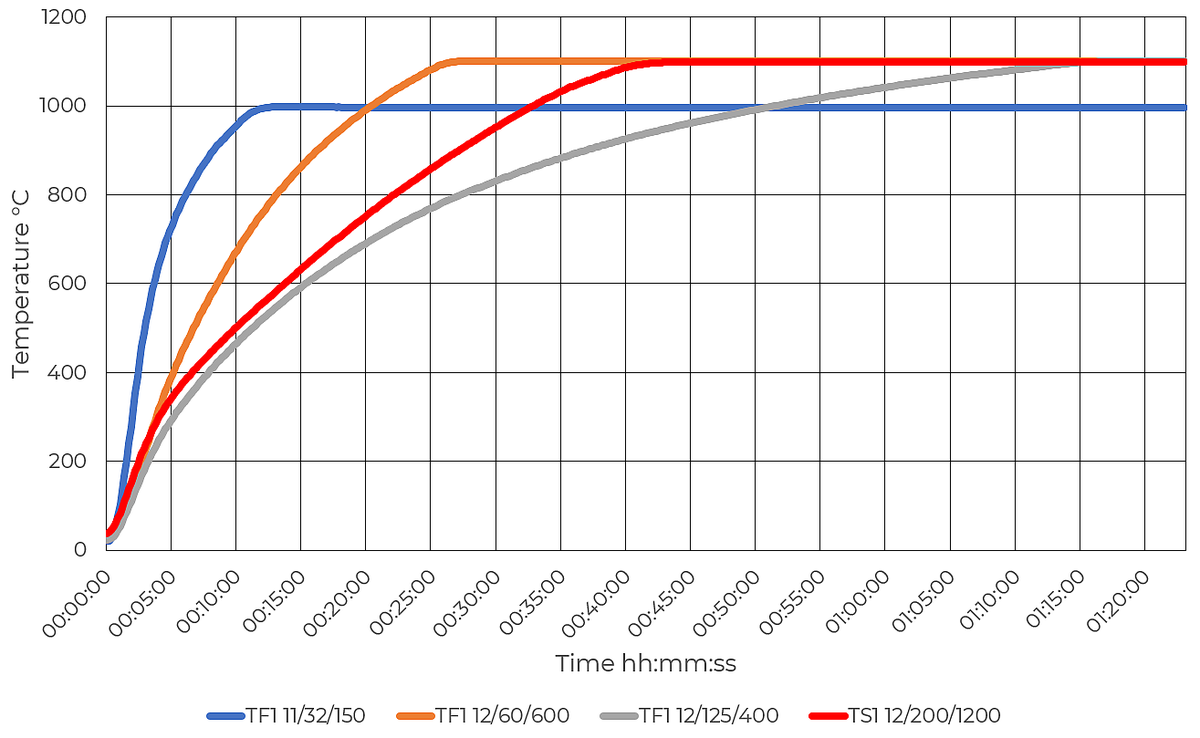

Maksymalne szybkości nagrzewania przykładowych modeli pieców rurowych

Maksymalne szybkości nagrzewania przykładowych modeli pieców rurowych

pomiar z kwarcową rurą roboczą i założonymi zatyczkami izolacyjnymi

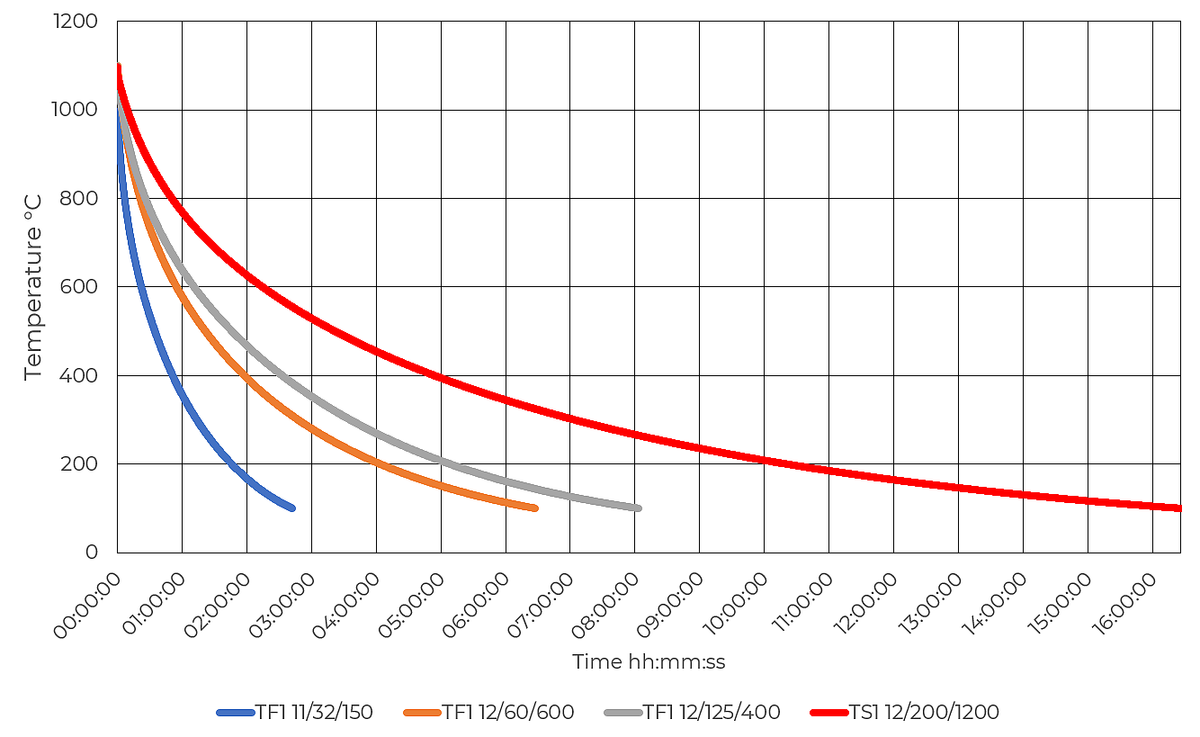

Szybkość chłodzenia przykładowych modeli pieców rurowych

Szybkość chłodzenia przykładowych modeli pieców rurowych

pomiar z kwarcową rurą roboczą i założonymi zatyczkami izolacyjnymi

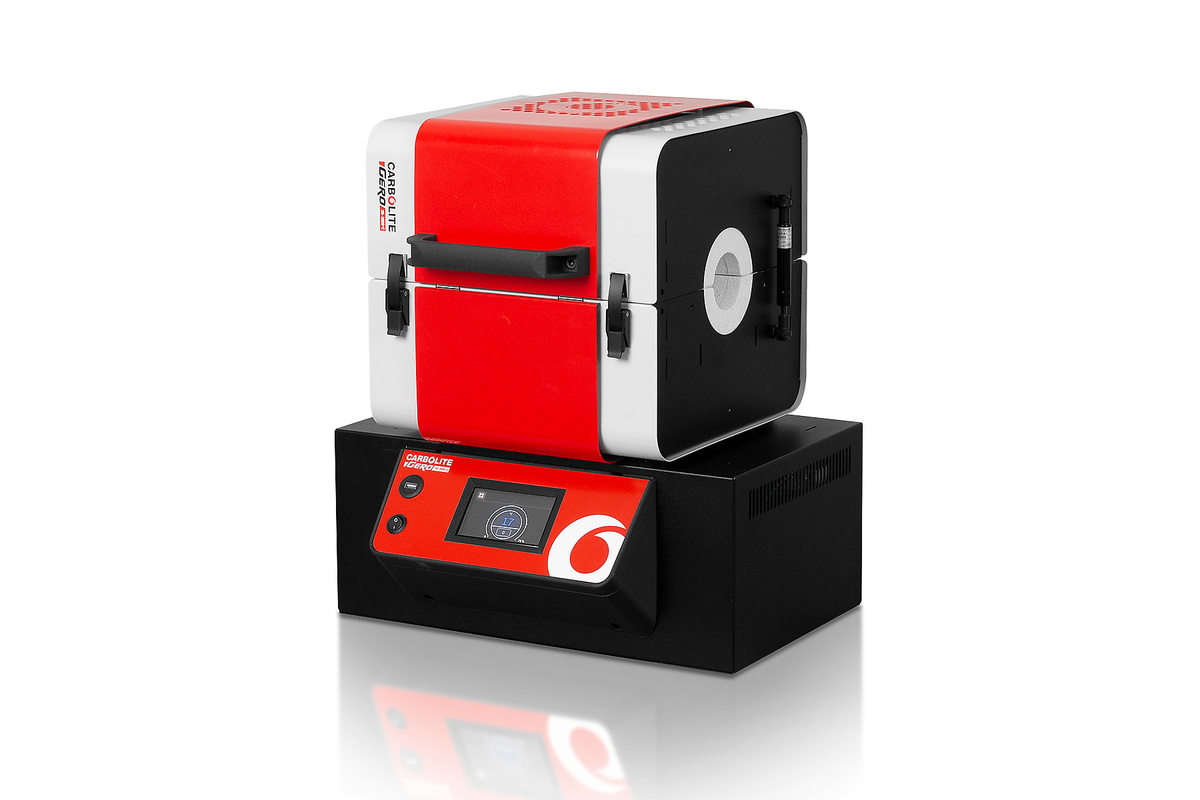

Korpus pieca na górze skrzyni sterowniczej

Korpus pieca na górze skrzyni sterowniczej

Standardowa konfiguracja dla długości grzania do 600 mm

Odłączany korpus pieca

Odłączany korpus pieca

Łatwa konwersja do opcjonalnych rozwiązań montażowych

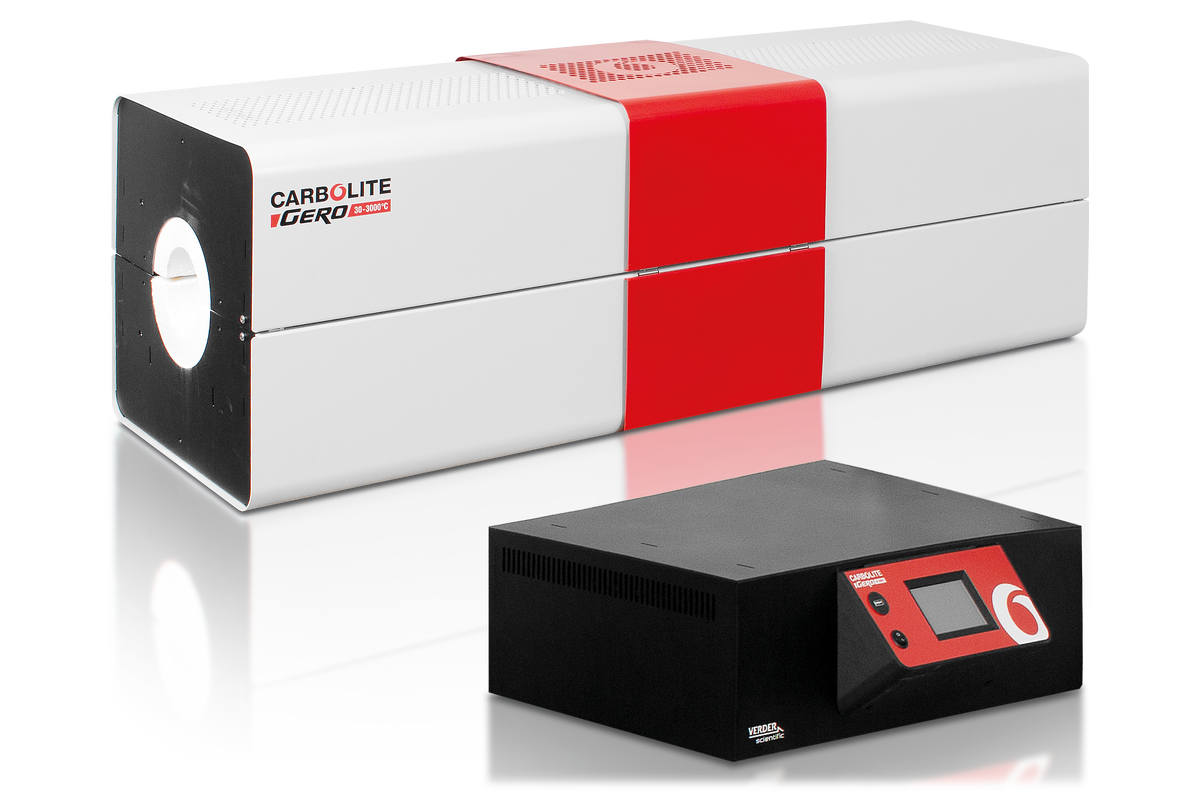

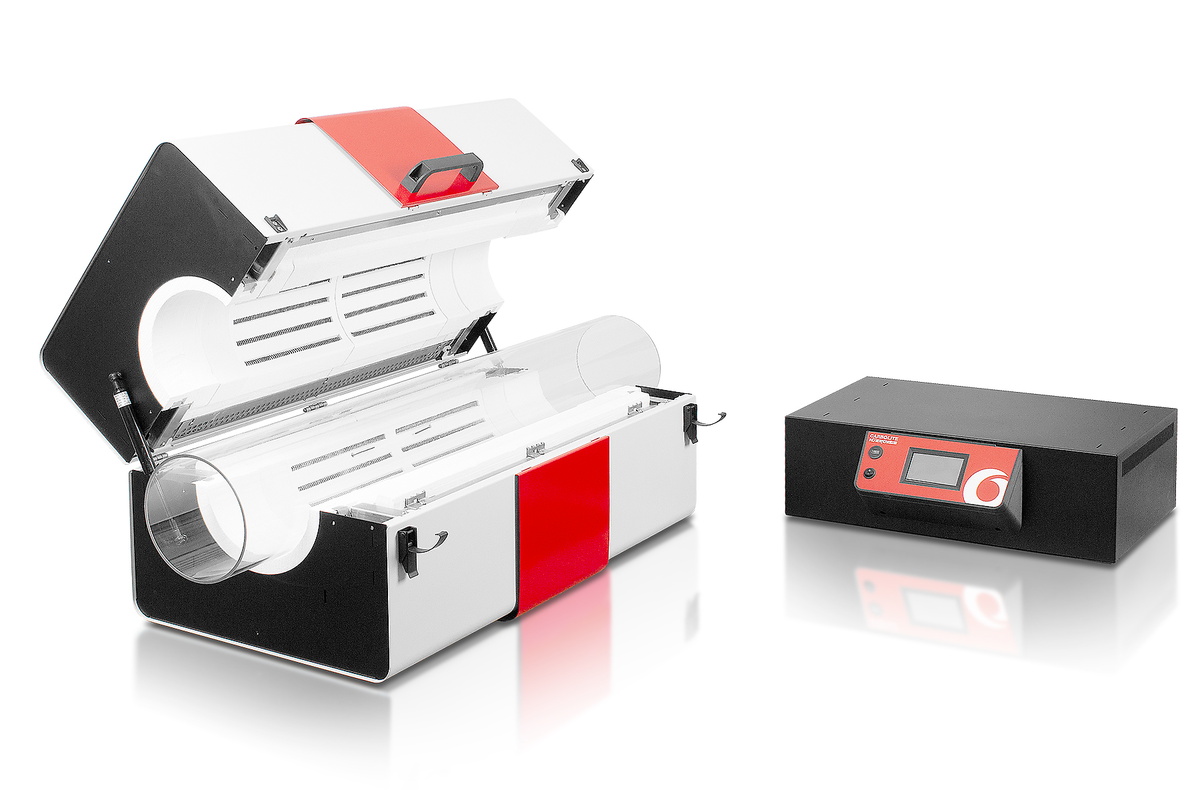

Korpus grzejny pieca i oddzielna skrzynia sterująca

Korpus grzejny pieca i oddzielna skrzynia sterująca

Standardowa konfiguracja dla długości grzania na  800 mm i powyżej

Opcja: stojak pionowy

Opcja: stojak pionowy

Pionowy stojak montażowy do korpusu pieca

Opcja: wspornik montażowy

Opcja: wspornik montażowy

Służy do montażu korpusu pieca na urządzeniu klienta

Opcja: 4m przedłużenie przewodów

Opcja: 4m przedłużenie przewodów

Przedłużenie o 4 m daje łącznie 6 m między korpusem pieca a skrzynką sterowniczą (modele o średnicy 125 mm i 200 mm z wtyczką i gniazdem).

Wysokiej jakości izolacja termiczna Niskie zużycie energii

Nowe piece rurowe firmy Carbolite Gero są bardzo energooszczędne. Ich wysokiej jakości izolacja termiczna została zaprojektowana z myślą o długowieczności, niskiej temperaturze obudowy, a przede wszystkim wyjątkowo niskim zużyciu energii. Korzystanie z pieca rurowego Carbolite Gero zmniejsza koszty energii, a także ślad węglowy

Do 50% mniej potrzebnej energii! Porównanie z równoważnym produktem konkurencji

Zużycie energii dla przykładowego modelu Carbolite Gero TS1 12/60/600 (czerwony) i równoważnego produktu konkurencji (żółty); mierzone w każdej temperaturze po 2 godzinach moczenia.

Zużycie energii dla przykładowego modelu Carbolite Gero TS1 12/60/600 (czerwony) i równoważnego produktu konkurencji (żółty); mierzone w każdej temperaturze po 2 godzinach moczenia.

Zakres dzielonego pieca rurowego TS To jest fajne! Niska temperatura obudowy

Piece rurowe Carbolite Gero zostały zaprojektowane z myślą o bezpieczeństwie użytkowników.

Solidna konstrukcja i wysokiej jakości izolacja termiczna sprawiają, że zewnętrzne temperatury obudowy są znacznie niższe niż w przypadku innych modeli.

Nie tylko pomaga to zmniejszyć ryzyko obrażeń u operatora, ale także redukcja ilości ciepła wydostającego się z pieca zapewnia komfortowe środowisko pracy, a także oznacza mniejsze straty energii podczas użytkowania.  Kiedy jest gorąco, Carbolite Gero pomoże Ci zachować zimną krew!

Duży wybór rur roboczych

Duży wybór rur roboczych

Szeroki wybór rur pod względem: średnic, długości i materiałów.

Wkładki izolacyjne i wkładki z tarczami radiacyjnymi

Wkładki izolacyjne i wkładki z tarczami radiacyjnymi

Aby zapobiec utracie ciepła i poprawić jednolitość temperatury.

Liczba stref grzejnych Maksymalna temperatura (°C) Furnace Ø (mm) Długość strefy grzejnej (mm) Czas nagrzewania do temperatury maksymalnej Długość rury roboczej przeznaczonej do pracy w powietrzu (mm) Długość rury roboczej przeznaczonej do pracy z atmosferą gazów obojętnych (mm) External H x W x D (mm) Strefa jednorodnej temp. ±5°C (mm) Moc maksymalna (W) Waga (kg)
TS1 12/60/150 1 1200 60 150 99 430 600 575 x 485 x 480 77 750 31
TS1 12/60/300 1 1200 60 300 46 580 750 575 x 495 x 480 200 1500 37
TS1 12/60/450 1 1200 60 450 -- 730 900 575 x 645 x 480 303 2000 49
TS1 12/60/600 1 1200 60 600 -- 880 1050 575 x 795 x 480 460 2500 56
TS1 12/125/400 1 1200 125 400 134 750 1000 665 x 665 x 575 -- 1860 71
TS1 12/125/600 1 1200 125 600 150 950 1200 665 x 865 x 575 -- 2510 89
TS1 12/125/800 1 1200 125 800 147 1150 1400 445 x 1065 x 575 -- 3160 102
TS1 12/125/1000 1 1200 125 1000 147 1350 1600 445 x 1265 x 575 -- 3810 120
TS1 12/125/1200 1 1200 125 1200 154 1550 1800 445 x 1465 x 575 -- 4460 134
TS1 12/200/600 1 1200 200 600 62 1300 1300 540 x 1015 x 670 -- 6600 127
TS1 12/200/1200 1 1200 200 1200 62 1900 1900 540 x 1615 x 670 -- 11400 192
TS3 12/60/450 3 1200 60 450 -- 730 900 575 x 645 x 480 335 2000 49
TS3 12/60/600 3 1200 60 600 63 800 1050 575 x 795 x 480 470 2500 56
TS3 12/125/600 3 1200 125 600 113 950 1200 665 x 865 x 575 -- 2510 89
TS3 12/125/800 3 1200 125 800 141 1150 1400 445 x 1065 x 575 -- 3160 102
TS3 12/125/1000 3 1200 125 1000 134 1350 1600 445 x 1265 x 575 -- 3810 120
TS3 12/125/1200 3 1200 125 1200 138 1550 1800 445 x 1465 x 575 -- 4460 134
TS3 12/200/600 3 1200 200 600 62 1300 1300 540 x 1015 x 670 -- 6600 127
TS3 12/200/1200 3 1200 200 1200 80 1900 1900 540 x 1615 x 670 -- 11400 192

Z zastrzeżeniem zmian technicznych i błędów
