Dzielony piec rurowy do 1300°C - FST/FZS

Piece FST z pojedynczą strefą i FZS z trzema strefami i dzielonymi rurami można stosować w pionie lub w poziomie, a ich maksymalna temperatura pracy wynosi 1300 ° C. Podzielony moduł grzewczy umożliwia łatwe ustawienie rury roboczej lub ustawienie wokół reaktorów, które mają stałe kołnierze końcowe. Podział konstrukcji może również pozwolić na szybsze chłodzenie próbki. Kanały chłodzące są zaprojektowane w obudowie, aby wspomóc chłodzenie konwekcyjne obudowy zewnętrznej. Uchwyt jest przymocowany do górnej połowy pieca z dzieloną rurą za pomocą dwóch szybko zwalniających zacisków w celu bezpiecznego odblokowania i zablokowania pieca. Dwie połówki pieca są modułami z włókna ceramicznego z wysokiej jakości drutowymi elementami grzejnymi APM zamontowanymi w izolacji, utrzymywanymi w miejscu przez ceramiczny grzbiet przytrzymujący. Wyłącznik bezpieczeństwa chroni operatora, wyłączając elementy grzejne po otwarciu pieca. Indywidualne wersje i szeroka gama akcesoriów (tube furnace accessories) do pieca rurowego uzupełniają dostępne opcje.

Przykładowe Aplikacje

CIM, CVD, MIM, badania katalizatora, calcination, fuel cell testing, kalibracja termopary, lutowanie, miniplants, odgazowanie, odpuszczanie, piroliza, powłoka, soldering, spiekanie, starzenie się, sublimacja, suszenie, synteza, utwardzanie, wyżarzanie

Cechy ogólne

1300 °C maksymalna temperatura robocza
Programowalny regulator temperatury z 24 segmentami: FST wyposażony w EPC3016P1, FZS wyposażony w CC-T1
Zabezpieczenie przed przekroczeniem maksymalnej temperatury
Akceptuje rury robocze o średnicy zewnętrznej do 150 mm
Jednostrefowo ogrzewane odcinki o długości 200, 500 lub 1000 mm
3-strefowo ogrzewane odcinki o długości 500 lub 1000 mm
Dzielona konstrukcja pozwala na umieszczenie rur roboczych lub reaktorów z nieruchomymi kołnierzami
Do użytku poziomego lub pionowego
Wyjątkowo długa żywotność i stabilność temperaturowa
Wysokiej klasy termopara typu S
Izolacja z włókna ceramicznego o niskiej masie termicznej
Wysokiej jakości elementy grzewcze z drutu APM 5 mm
Dostarczane z oddzielną skrzynką sterowniczą z kablem o długości 3 m, wtyczką i gniazdem
Komunikacja Ethernet

Opcje (proszę podać podczas zamawiania)

Dostępna jest gama zaawansowanych kontrolerów cyfrowych, programatorów wielosegmentowych i rejestratorów danych z opcjami komunikacji cyfrowej - więcej informacji o kontrolerach.
Zabezpieczenie przed przekroczeniem maksymalnej temperatury
Dostępny jest szeroki wybór średnic rur i materiałów
W przypadku pieców z dzieloną rurą dostępne są solidnie ukształtowane ceramiczne półrurki do ochrony elementów grzejnych i do mocowania próbek
Stojak "L" do użytku pionowego i/lub poziomego
Wtyczki izolacyjne i dyski radiacyjne zapobiegające utracie ciepła oraz polepszającą jednorodność temperatury
Dostępne są zestawy do pracy w atmosferze zmodyfikowanej i w próżni - więcej informacji.
Dostępne są pakiety próżniowe z możliwością wyboru pompy łopatkowej lub turbomolekularnej
Większe średnice rur
Większe długości grzania
Automatyczny mechanizm otwierający
Kołnierze do przeciwprądowego przepływu gazu obojętnego
Czujnik tlenu dla pakietów z gazem obojętnym
Przewód o długości 6 m pomiędzy korpusem pieca a skrzynką sterowniczą z wtyczką i gniazdem
Gas packages with manual valve
Laboratoryjny system bezpieczeństwa gazowego do bezpiecznego stosowania z wodorem powyżej 750 °C
Pakiety gazowe z elektrycznie sterowanym zaworem dla maksymalnie 3 gazów

Dzielony piec rurowy do 1300°C - FST/FZS Konfiguracje montażowe

Korpus grzejny pieca i oddzielna skrzynia sterująca

Opcja: stojak pionowy

Dzielony piec rurowy do 1300°C - FST/FZS Przykłady

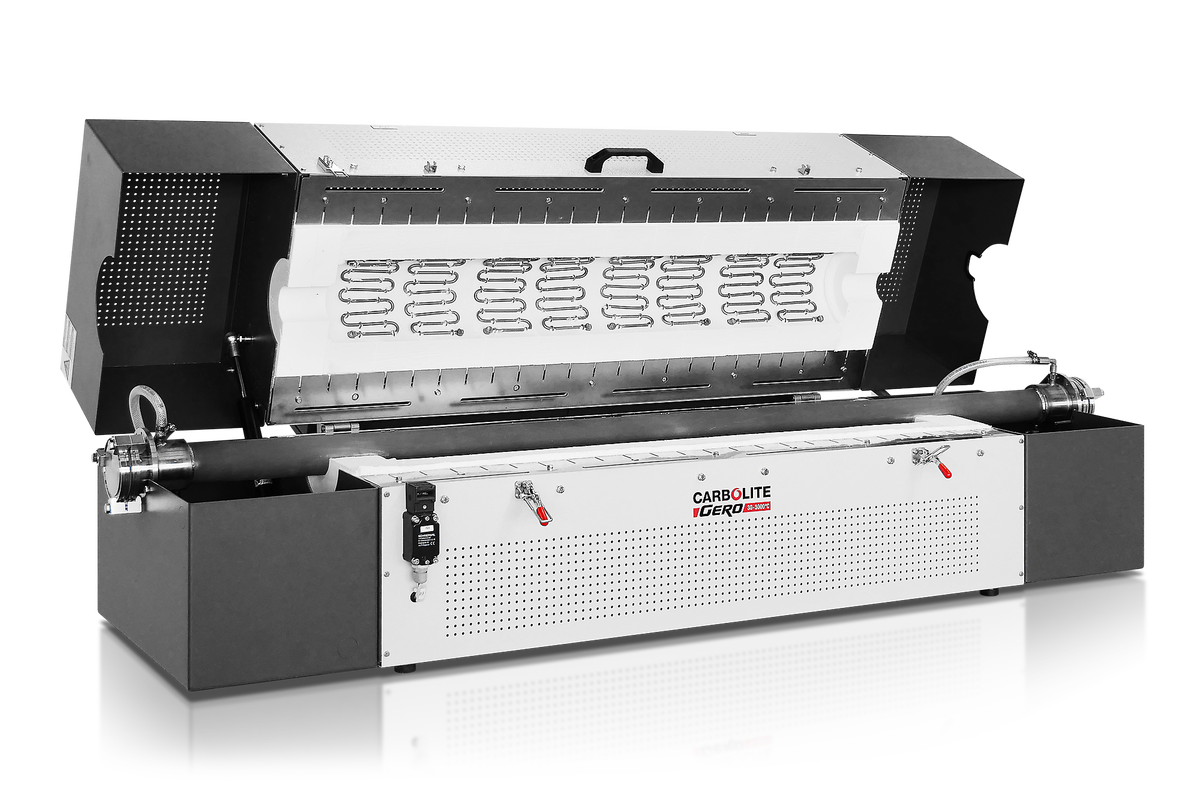

Piec FZS 13/100/1000 z metalową rurą APM

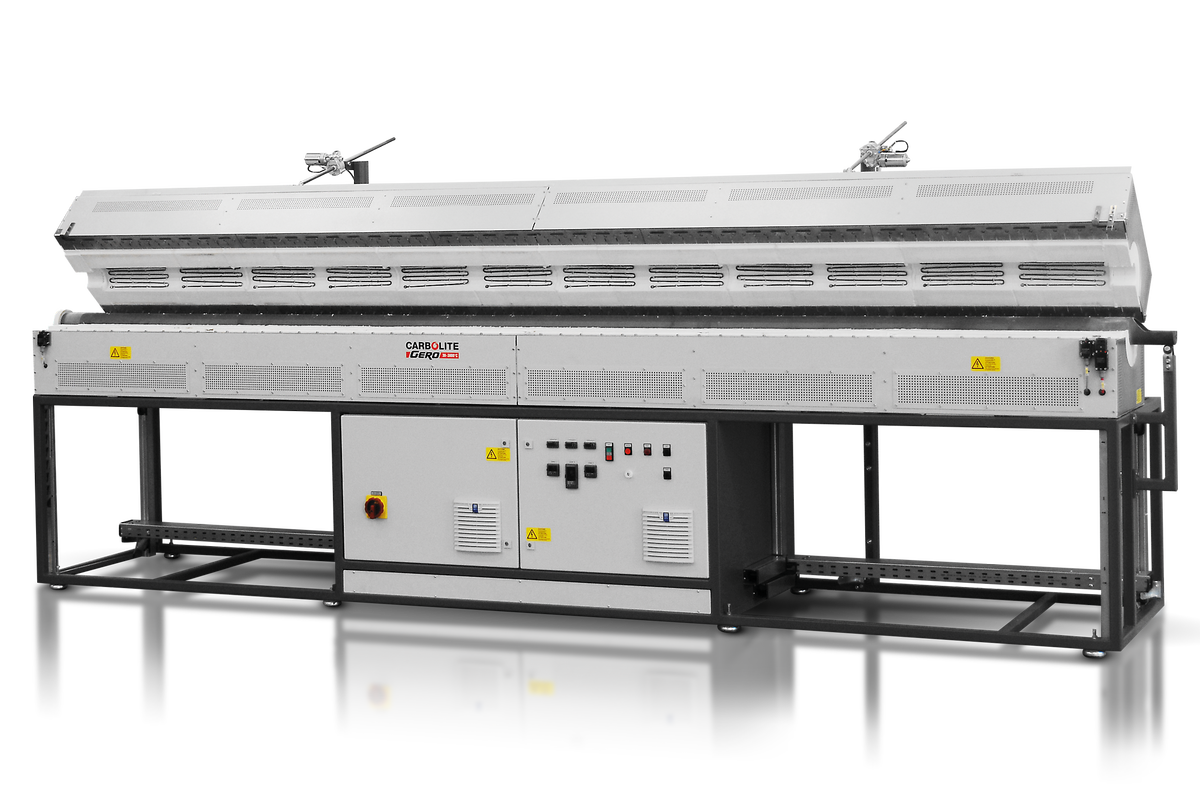

Specjalnie zaprojektowany 3-strefowy piec FZS 13/100/4500 z 4500 mm strefą grzania, automatycznym otwieraniem oraz rurą z APM.

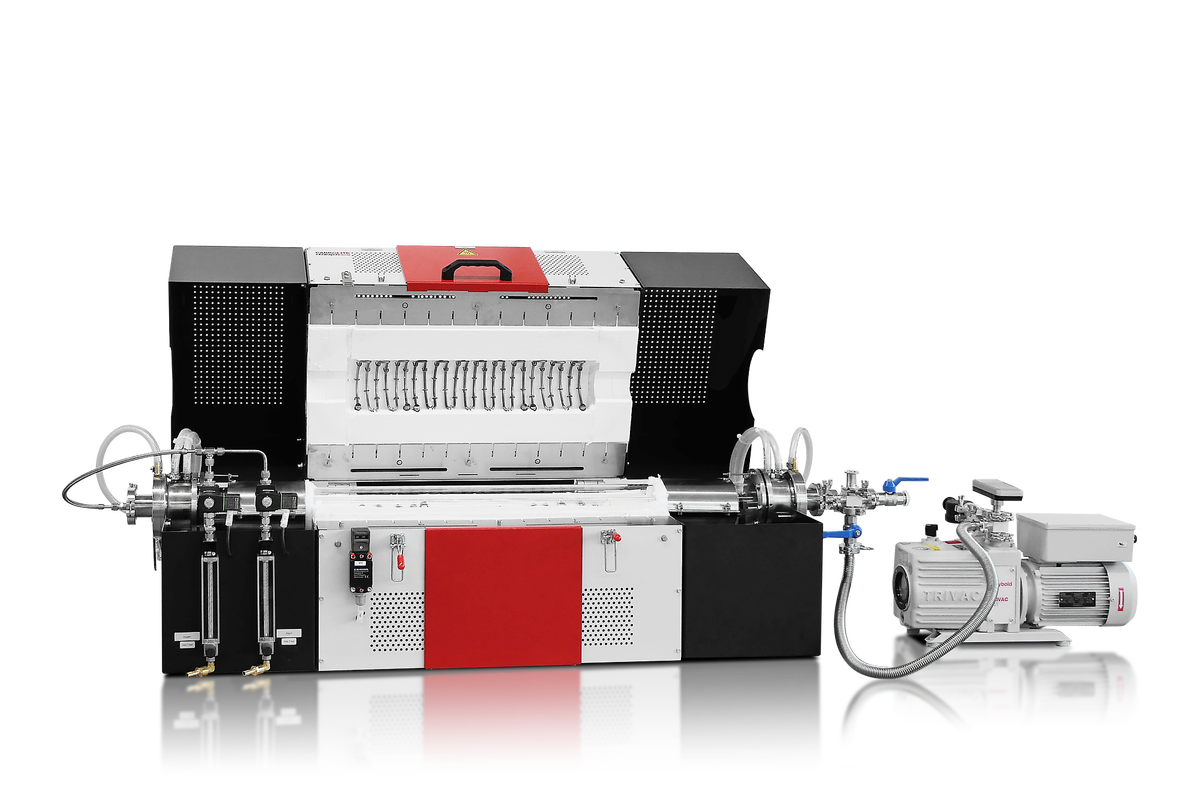

Piec FZS 13/70/500 z zestawem do atmosfery obojętnej Ar i reaktywnego O2 wyposażony w dwustopniową rotacyjną pompę łopatkową

Dzielony piec rurowy do 1300°C - FST/FZS Dane techniczne

	Liczba stref grzejnych	Maksymalna temperatura (°C)	Furnace Ø (mm)	Długość strefy grzejnej (mm)	Furnace dimensions H x W x D (mm)	Furnace weight (kg)	Długość rury roboczej przeznaczonej do pracy w powietrzu (mm)	Długość rury roboczej przeznaczonej do pracy z atmosferą gazów obojętnych (mm)	Control module dimensions H x W x D (mm)	Control module weight (kg)	Strefa jednorodnej temp. ±5°C (mm)	Moc (kW)
FST 13/40/200	1	1300	40	200	530 x 460 x 560	35	450	985	500 x 550 x 700	50	100	1.5
FST 13/70/500	1	1300	70	500	530 x 680 x 560	50	670	1205	500 x 550 x 700	50	250	3.0
FST 13/100/500	1	1300	100	500	530 x 680 x 560	75	670	1205	850 x 550 x 700	60	250	4.0
FST 13/100/1000	1	1300	100	1000	530 x 1200 x 560	80	1190	1725	850 x 550 x 700	90	500	10.4
FST 13/150/1000	1	1300	150	1000	590 x 1200 x 560	100	1190	1725	850 x 550 x 700	90	500	12.0
FZS 13/70/500	3	1300	70	500	530 x 680 x 560	50	670	1205	500 x 550 x 700	50	350	3.0
FZS 13/100/500	3	1300	100	500	530 x 680 x 560	75	670	1205	850 x 550 x 700	60	300	4.0
FZS 13/100/1000	3	1300	100	1000	530 x 1200 x 560	80	1190	1725	1100 x 1200 x 700	90	800	10.4
FZS 13/150/1000	3	1300	150	1000	590 x 1200 x 560	100	1190	1725	1100 x 1200 x 700	90	600	12.0
FZS 13/200/1000	3	1300	200	1000	690 x 1200 x 620	150	1190	1725	1100 x 1200 x 700	120	-	16.0
FZS 13/100/1500	3	1300	100	1500	530 x 1700 x 560	120	1690	2252	1100 x 1200 x 700	120	-	14.0
FZS 13/150/1500	3	1300	150	1500	590 x 1700 x 560	150	1690	2225	1100 x 1200 x 700	120	-	18.0
FZS 13/200/1500	3	1300	200	1500	690 x 1700 x 620	200	1690	2225	1100 x 1200 x 700	160	-	22.0
FZS 13/100/4500	3	1300	100	4500	2200 x 4700 x 1100	800	on request	on request	inside frame	-	-	45.0
FZS 13/150/4500	3	1300	150	4500	2200 x 4700 x 1200	950	on request	on request	inside frame	-	-	60.0

Uwaga
- Szybkość nagrzewania przy użyciu opcjonalnej ceramicznej rury roboczej musi być ograniczona do 5 °C/min.
- The power supply is based on 200 – 240 V for 1 phase and 380 – 415 V for 3 phase power
- Minimalna długość jednorodna w piecu poziomym z kołkami izolacyjnymi zamocowanymi 100 °C poniżej temperatury maksymalnej
- Power supply: a = 3 phase 380 - 415 V / b = 3 phase 480 V / c = 3 phase 200 - 210 V / d = 3 phase 220 - 240 V / e = 1 phase 220 - 240 V

Z zastrzeżeniem zmian technicznych i błędów
