Piec cylindryczny - HBO

Metalowe piece okapowe (HBO) wytwarzają najniższe osiągalne ciśnienia robocze. Najwyższą czystość atmosfery gazowej osiąga się dzięki możliwości próżni. Materiały zastosowane w konstrukcji dobierane są pod kątem najniższych ciśnień pary w najwyższych temperaturach. Obróbkę cieplną do najwyższych temperatur można osiągnąć bez szkody dla elementów grzejnych lub materiału izolacyjnego. Osłony przed promieniowaniem służą do zapewnienia izolacji termicznej, wykonanej z tego samego materiału co elementy grzejne, i nie stosuje się włóknistej izolacji termicznej. Produkowane są dwie odmiany pieców HBO: te wykonane przy użyciu molibdenowych elementów grzejnych i osłon radiacyjnych nadają się do stosowania w temperaturze do 1600 ° C; te wykonane z wolframowych elementów grzejnych i osłon radiacyjnych nadają się do stosowania w temperaturze do 2200 ° C. Gazy azotowe, argonowe i wodorowe są dostępne do stosowania w postaci mieszanej lub czystej. Na życzenie można zainstalować dodatkowe gazy. Można osiągnąć niewielkie nadciśnienie lub kontrolowane ciśnienie cząstkowe między 10 a 1000 mbar. Ciśnienie częściowe zapewnia określony przepływ gazu przez piec. Dzięki całkowicie metalicznej konstrukcji końcowy poziom próżni w HBO może osiągnąć wysoki zakres próżni i lepszy niż 5 x 10-6 mbar. W zależności od wymagań próżniowych, próżnia jest zapewniana przez różne stacje pomp. Opcje ultrawysokiej próżni są dostępne na żądanie. Gazy są kontrolowane przez różne urządzenia dozujące i kontrolujące. Temperatura w każdej z trzech stref grzewczych jest indywidualnie kontrolowana, aby zachować najlepszą równomierność.

Cechy ogólne

• Precyzyjnie określona atmosfera o najwyższej możliwej czystości (6 N lub lepsza)
• Najlepsza możliwa próżnia
• Szybkie nagrzewanie i chłodzenie na życzenie
• Praca z ciśnieniem cząstkowym wodoru na życzenie
• Precyzyjnie kontrolowane prędkości pompowania próżniowego odpowiednie dla proszków
• Certyfikowane zarządzanie bezpieczeństwem dla gazów palnych i toksycznych
• Całkowicie automatyczna praca
• Rejestracja danych dla zarządzania jakością

Opcje (proszę podać podczas zamawiania)

• System próżniowy do pracy w próżni wstępnej, niskiej próżni lub wysokiej próżni
• Oprogramowanie do zautomatyzowanej obsługi, śledzenia danych i ich eksportu
• Wyposażenie do gazów reakcyjnych dla więcej niż jednego gazu obojętnego, retorty, dopalacze
• System chłodzenia wodą

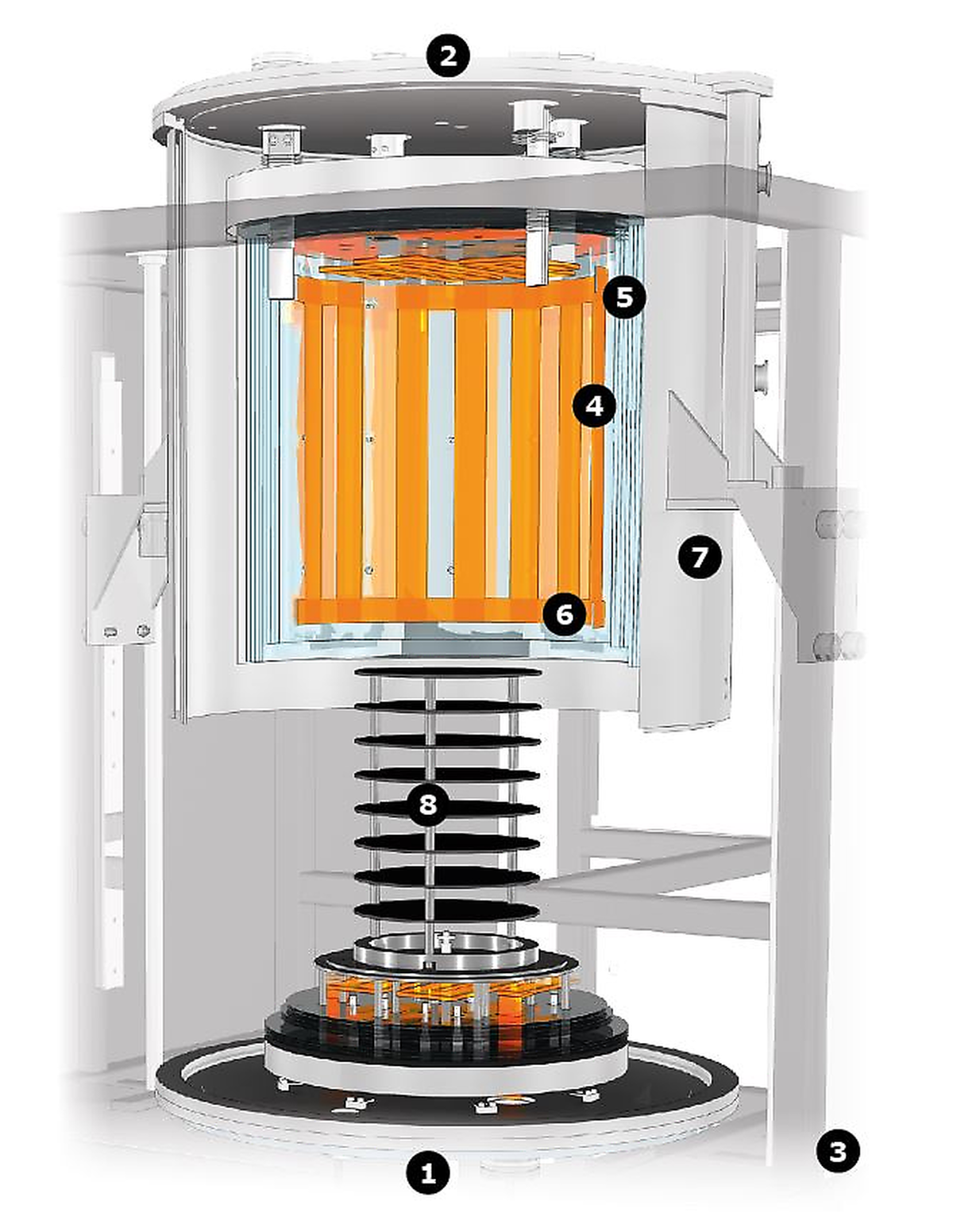

Widok wnętrza pieca kapturowego HBO

1. wlot lub wylot gazu
2. wylot lub wlot gazu
3. jednostka pompująca zamocowana od dołu
4. lokalizacja termopary
5. osłony promieniowania
6. elementy grzejne
7. naczynie chłodzone wodą
8. uchwyt na próbki (zbudowany na życzenie)

. Piec kapturowy HBO jest zbudowany wyłącznie z materiałów metalowych i posiada łącznie 9 ekranów radiacyjnych. Posiada trzy strefy grzewcze w celu poprawy równomierności temperatury na całej długości, a także w celu umożliwienia wstępnego podgrzania gazu wejściowego, jeśli jest to wymagane. Trzy strefy grzewcze składają się z grzałki płaszczowej, górnej i dolnej. Grzejnik płaszczowy został zaprojektowany z myślą o najwyższej stabilności mechanicznej. Opcjonalna retorta metalowa może być dostarczona w celu ochrony elementów grzejnych w przypadku wystąpienia odgazowania próbki i poprawy równomierności temperatury.

Aby odizolować ciepło w piecach metalowych, stosuje się osłony promieniowania wolframu lub molibdenu. HBO posiada dwupłaszczowe, chłodzone wodą naczynie. Uchwyt próbki jest ustawiany w zależności od potrzeb.

Każda z trzech stref grzewczych jest indywidualnie kontrolowana i zabezpieczona dodatkową termoparą chroniącą przed nadmierną temperaturą, dzięki czemu możliwa jest praca bez nadzoru. Opcjonalny system szybkiego chłodzenia znacznie skraca czas stygnięcia.
