Dolny piec załadowczy z metalową izolacją - HTBL MO/W

HTBL MO / HTBL W to system pieca z dolnym załadunkiem oparty na metalowych elementach izolacyjnych i grzejnych. Metalowe piece oferowane są o pojemności 60 litrów. HTBL 60 MO / 16-1G ma maksymalną temperaturę 1600 ° C i wykorzystuje osłony przed promieniowaniem molibdenowym i elementy grzejne. HTBL 60 W / 22-1G ma maksymalną temperaturę 2200 ° C i wykorzystuje osłony przed promieniowaniem wolframowym oraz elementy grzejne. Metaliczne wersje HTBL nadają się do generowania najczystszych atmosfer i najlepszego roboczego poziomu próżni. Niewątpliwą zaletą jest łatwy załadunek i rozładunek pieców typu HTBL. Po obniżeniu paleniska próbka jest dostępna ze wszystkich stron bez ograniczeń. Ładowanie próbek jest niezwykle łatwe i przyjazne dla użytkownika, szczególnie w przypadku delikatnych próbek. Ponadto próbki termopar można umieścić w określonych miejscach w komorze. Retorta może być również używana z HTBL. Ruch obszaru załadunku jest w pełni zautomatyzowany i napędzany przez ramię hydrauliczne. Gdy obszar ładowania osiągnie najniższą pozycję, użytkownik może ręcznie obrócić platformę załadunkową na zewnątrz o 90 °. Gazy azotowe, argonowe i wodorowe są dostępne do stosowania jako czysty lub mieszany gaz. Inne gazy mogą być instalowane na żądanie. W piecu można zastosować niewielkie nadciśnienie lub kontrolowane ciśnienie cząstkowe w celu ustalenia określonego przepływu gazu. Praca z powietrzem nie jest możliwa. Różne urządzenia dozujące i kontrolujące kontrolują wszystkie gazy. W zależności od wymagań dotyczących próżni, pompy próżniowe są konfigurowane specjalnie do zastosowania lub na żądanie. Temperatura jest niezależnie kontrolowana, aby osiągnąć najlepszą jednorodność.

Przykładowe Aplikacje

hartowanie, lutowanie, odgazowanie, odpuszczanie, piroliza, soldering, spiekanie, sublimacja, suszenie, sylikonowanie, synteza, szybkie prototypowanie, usuwanie lepiszcza, utwardzanie, uwęglanie, wtrysk metalu (MIM), wtryskiwanie proszków ceramicznych (CIM), wyżarzanie

Cechy ogólne

Piece metaliczne zapewniają precyzyjnie zdefiniowaną atmosferę o najwyższej możliwej czystości (6 N lub lepszej).
Praca z ciśnieniem cząstkowym wodoru na życzenie
Precyzyjnie kontrolowane prędkości pompowania próżniowego odpowiednie do stosowania z proszkami
Całkowicie automatyczna praca
Rejestracja danych dla zarządzania jakością

Dolny piec załadowczy z metalową izolacją - HTBL MO/W Dane techniczne

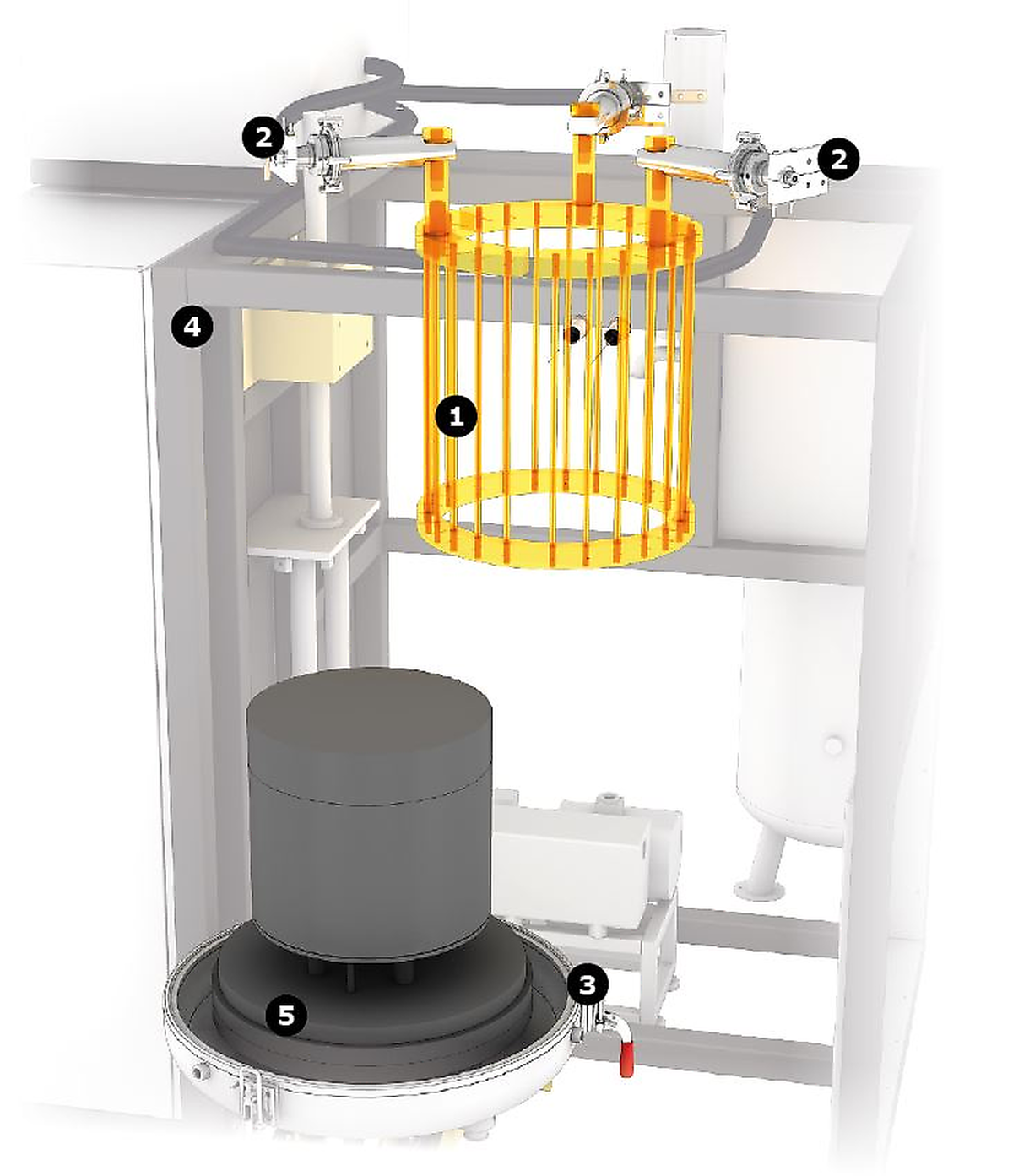

Widok na wnętrze pieca wysokotemperaturowego HTBL

elementy grzewcze
prąd chłodzony wodą
blokada dna
rama
płyta denna

. Piec HTBL na bazie materiałów metalicznych wyposażony jest w jedną strefę grzejną (grzałkę płaszczową) wykonaną z wolframu lub molibdenu. Ekrany promieniowania, które zapewniają izolację cieplną, są zbudowane z tego samego materiału co elementy grzejne. Standardowe systemy wykorzystują dziewięć osłon radiacyjnych otaczających elementy grzejne. Jeśli wymagana jest niższa temperatura maksymalna, możliwe jest zmniejszenie liczby ekranów promieniowania. HTBL, o średnicy 400 mm i długości ogrzewanej 500 mm, jest dobrze przystosowany do procesów wysokopróżniowych. Zarówno molibden i wolfram wykazują bardzo niskie ciśnienie pary, nawet w najwyższych temperaturach. Po osiągnięciu maksymalnej temperatury, elementy grzejne muszą być obsługiwane z ostrożnością, ponieważ staną się kruche.

Wszystkie modele HTBL są wyposażone w pełni zautomatyzowane oprogramowanie i niezawodne rejestrowanie danych w celu późniejszej oceny procesu. Wszystkie dane procesowe są mierzone i rejestrowane w zdefiniowanych odstępach czasu. Zautomatyzowane sterowanie i jednostki o dużej objętości nadają się szczególnie do zastosowań przemysłowych i produkcji na dużą skalę.

_{Z zastrzeżeniem zmian technicznych i błędów}
