Dolny piec załadowczy z izolacją grafitową - HTBL GR

Piece grafitowe HTBL ładowane od dołu oferują na życzenie temperatury 2200 ° C lub 3000 ° C. Modele grafitowe HTBL oferowane są w pojemnościach 50, 80 i 200 litrów. Niewątpliwą zaletą jest łatwy załadunek i rozładunek pieców typu HTBL. Po obniżeniu paleniska próbka jest dostępna ze wszystkich stron bez ograniczeń. Ładowanie próbek jest niezwykle łatwe i przyjazne dla użytkownika, szczególnie w przypadku delikatnych próbek. Ponadto termopary wsadowe można umieścić w określonych miejscach w komorze. Retorta może być również używana z HTBL. Ruch obszaru załadunku jest w pełni zautomatyzowany i napędzany przez ramię hydrauliczne. Gdy obszar ładowania osiągnie najniższą pozycję, użytkownik może ręcznie obrócić platformę załadunkową na zewnątrz o 90 °. Gazy takiej jak: azot, argon i wodór są dostępne do stosowania jako czysty lub mieszany gaz. Inne gazy mogą być zainstalowane na żądanie. W piecu można zastosować niewielkie nadciśnienie lub kontrolowane ciśnienie cząstkowe w celu ustalenia określonego przepływu gazu. Praca z powietrzem nie jest możliwa. Różne urządzenia dozujące i kontrolujące kontrolują wszystkie gazy. W zależności od wymagań dotyczących próżni, pompy próżniowe są konfigurowane specjalnie do zastosowania lub na żądanie. Temperatura jest niezależnie kontrolowana, aby osiągnąć najlepszą jednorodność.

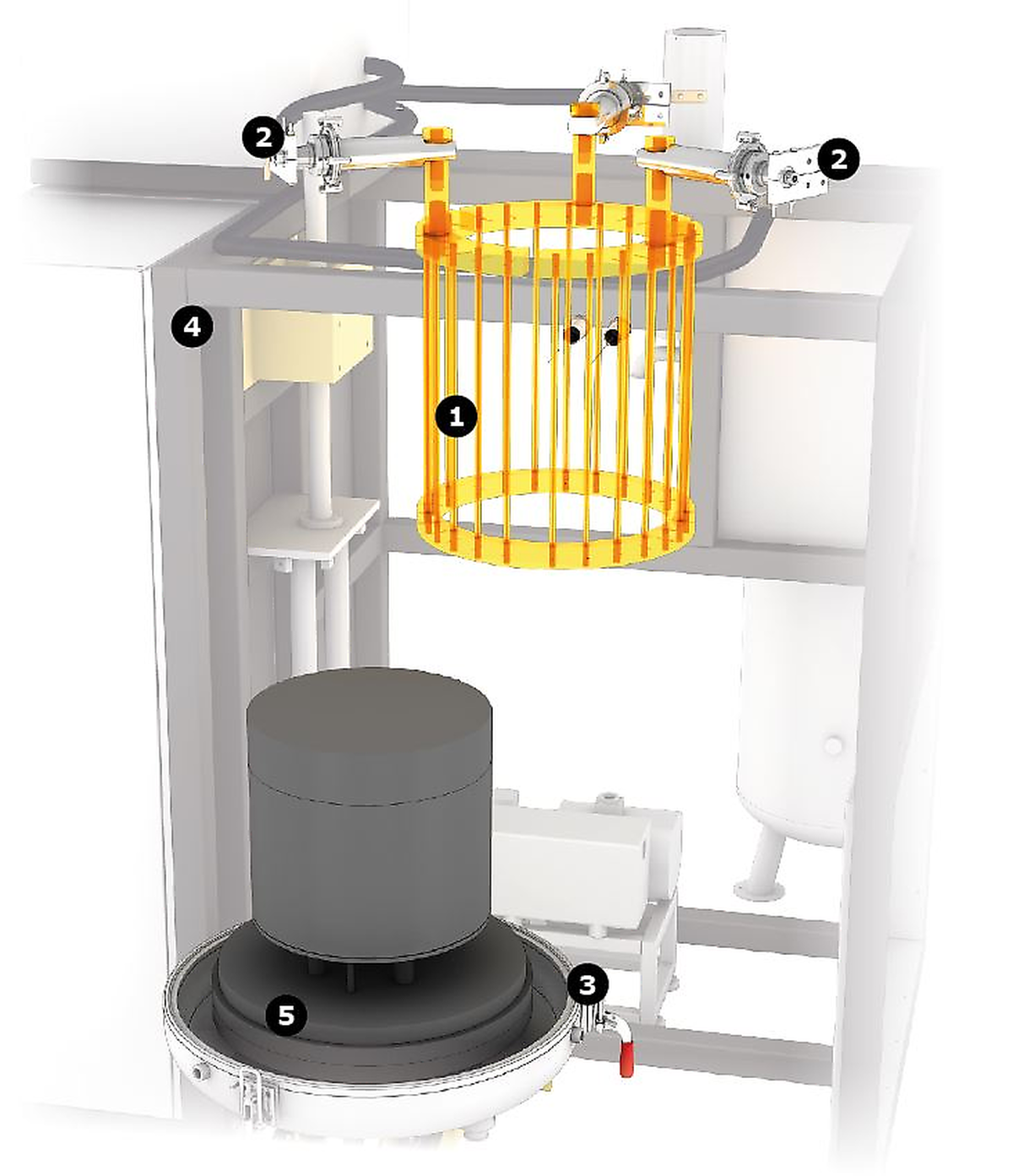

Zobacz wnętrze HTBL GR

1. elementy grzewcze
2. prąd chłodzony wodą
3. blokada dna
4. rama
5. płyta denna

. HTBL GR posiada jedną strefę grzewczą wykonaną z grafitu. Grzałka płaszczowa jest sterowana programowo i wyposażona w sterownik oraz termoparę dedykowaną do zabezpieczenia przed przekroczeniem temperatury maksymalnej. Grzejnik płaszczowy składa się z kilku prętów grafitowych ułożonych wzdłuż cylindrycznego paleniska, które są przymocowane do górnej części komory. Izolacja tego układu składa się z filcu grafitowego. Układ otoczony jest naczyniem chłodzonym wodą.

Do załadunku i rozładunku pieca służą zaciski blokujące obsługiwane ręcznie. Również rury próżniowe muszą być zakładane i zdejmowane ręcznie. Poza tymi dwoma czynnościami wszystkie pozostałe ruchy paleniska pieca są w pełni zautomatyzowane. Po osiągnięciu najniższej pozycji przez dolny obszar załadunku, użytkownik może obrócić platformę na zewnątrz o 90°. Zautomatyzowane funkcje HTBL są idealne do produkcji na dużą skalę.
