Piec komorowy z izolacją grafitową - HTK GR

Poproś o ofertę
Arkusz danych

Język:

Piec grafitowy HTK GR działa z próżnią niską, gazami ochronnymi, takimi jak azot / argon, oraz gazami reaktywnymi, takimi jak wodór i tlenek węgla. Piec grafitowy HTK GR nie może działać w atmosferze tlenowej ze względu na izolację grafitową. Prostokątna konstrukcja z drzwiami przednimi pozwala na łatwy załadunek i rozładunek. Gama HTK GR jest dostępna w sześciu różnych rozmiarach. Najmniejsze konstrukcje o pojemności 8 litrów i 25 litrów są zwykle stosowane przez laboratoria do badań i rozwoju. 80-litrowe, 220-litrowe, 400-litrowe lub 600-litrowe piece są stosowane głównie jako systemy produkcji pilotażowej lub na dużą skalę. HTK GR jest oparty na grafitowym materiale izolacyjnym oraz grafitowych elementach grzewczych. Dzięki maksymalnej temperaturze do 2200 ° C HTK GR nadaje się do ekstremalnych potrzeb w zakresie obróbki cieplnej. Na życzenie system może być wyposażony w retortę grafitową, która jest zdolna do określonego przepływu gazu w urządzeniu i poprawia jednorodność temperatury do <± 10 ° C. W przypadku procesów z silnym odgazowaniem retorta chroni elementy grzejne i wydłuża żywotność pieca.

Przykładowe Aplikacje

ceramika techniczna, grafitowanie, piroliza, spiekanie, sylikonowanie

Wideo produktu: Piec komorowy z izolacją grafitową - HTK GR

Cechy ogólne

Piec grafitowy, oferujący najwyższe możliwe temperatury

Na życzenie możliwość pracy z częściowym ciśnieniem wodoru

Precyzyjnie kontrolowane prędkości pompowania próżniowego odpowiednie dla proszków

Rejestracja danych dla zarządzania jakością

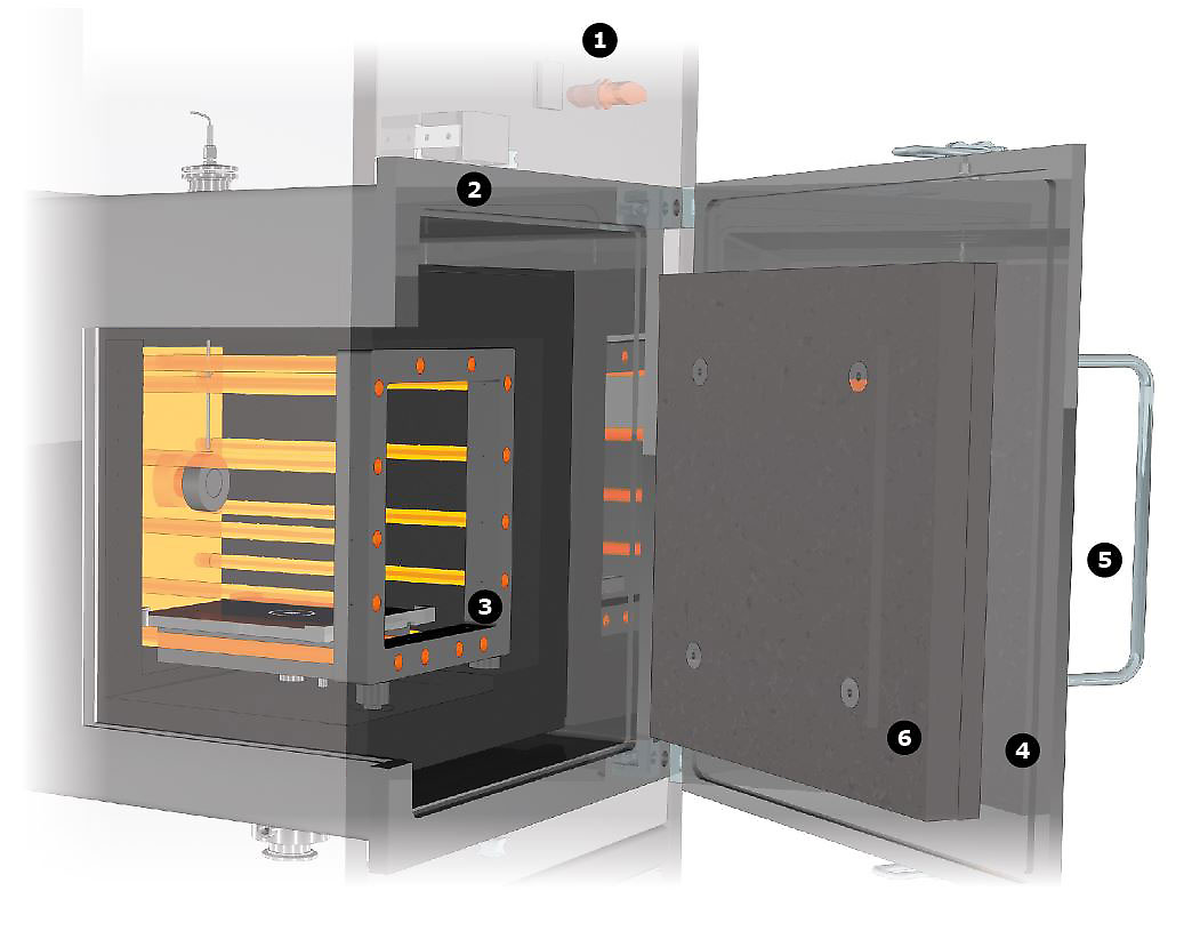

Zobacz wnętrze pieca do grafitu HTK

  1. rama
  2. zbiornik chłodzony wodą
  3. kaseta grzewcza
  4. rowek do uszczelnienia
  5. drzwi przednie
  6. izolacja grafitowa
. Wewnątrz komory, elementy grzewcze są umieszczone na dole, po lewej, prawej i górnej stronie komory pieca, co pozwala na uzyskanie lepszej równomierności temperatury. W przypadku większych objętości, tylna ściana i przód są wyposażone w elementy grzewcze w celu utrzymania doskonałej jednorodności temperatury. Piece HTK W, HTK MO, HTK GR i HTK KE są otoczone zbiornikiem chłodzonym wodą, co klasyfikuje systemy HTK jako piece z zimną ścianą. Woda chłodząca jest prowadzona przez dwuścienny zbiornik.
Ta zasada pomiaru działa tylko wtedy, gdy emitowana jest wystarczająca ilość promieniowania. Potrzebne promieniowanie jest wytwarzane tylko przy temperaturach powyżej 400 °C. W przypadku niższych temperatur stosuje się termoparę ślizgową do kontroli niższych temperatur.

Ze względu na rosnące ciśnienie pary grafitu, praca w temperaturze 3000 °C jest możliwa tylko w atmosferze gazu obojętnego. Dodatkowo, wysokie ciśnienie pary powoduje również uwalnianie węgla do atmosfery. W przypadku próbek wrażliwych na węgiel należy zastosować metaliczny piec wysokotemperaturowy.

Widok wnętrza HTK GR
Widok wnętrza HTK GR

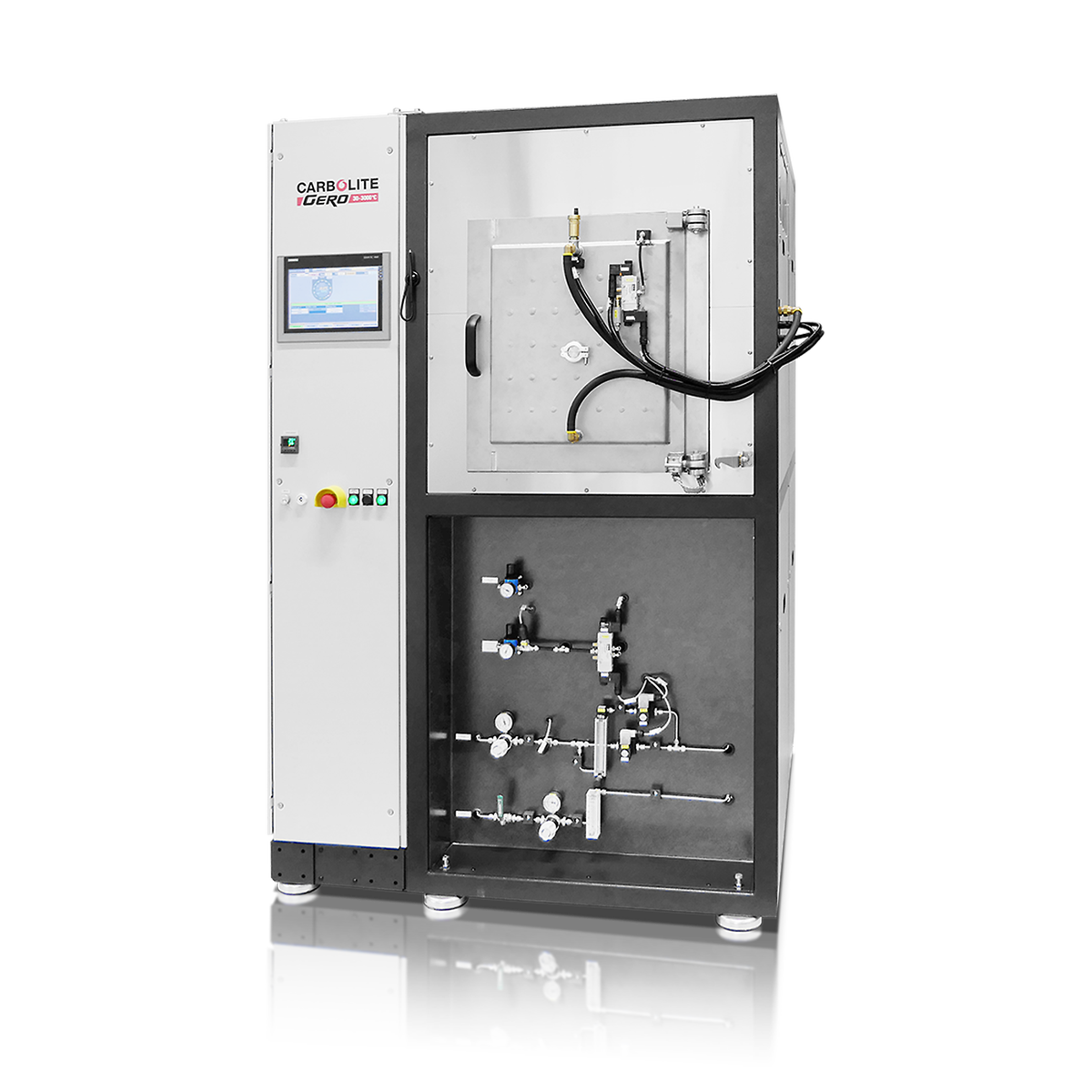

Piec HTK 8 GR/22-1G w wersji smart do temperatury 2200°C
Piec HTK 8 GR/22-1G w wersji smart do temperatury 2200°C
Piec HTK 25 GR/22-1G, automatyczny, do 2200°C z opcjonalnym zestawem do pirolizy
Piec HTK 25 GR/22-1G, automatyczny, do 2200°C z opcjonalnym zestawem do pirolizy

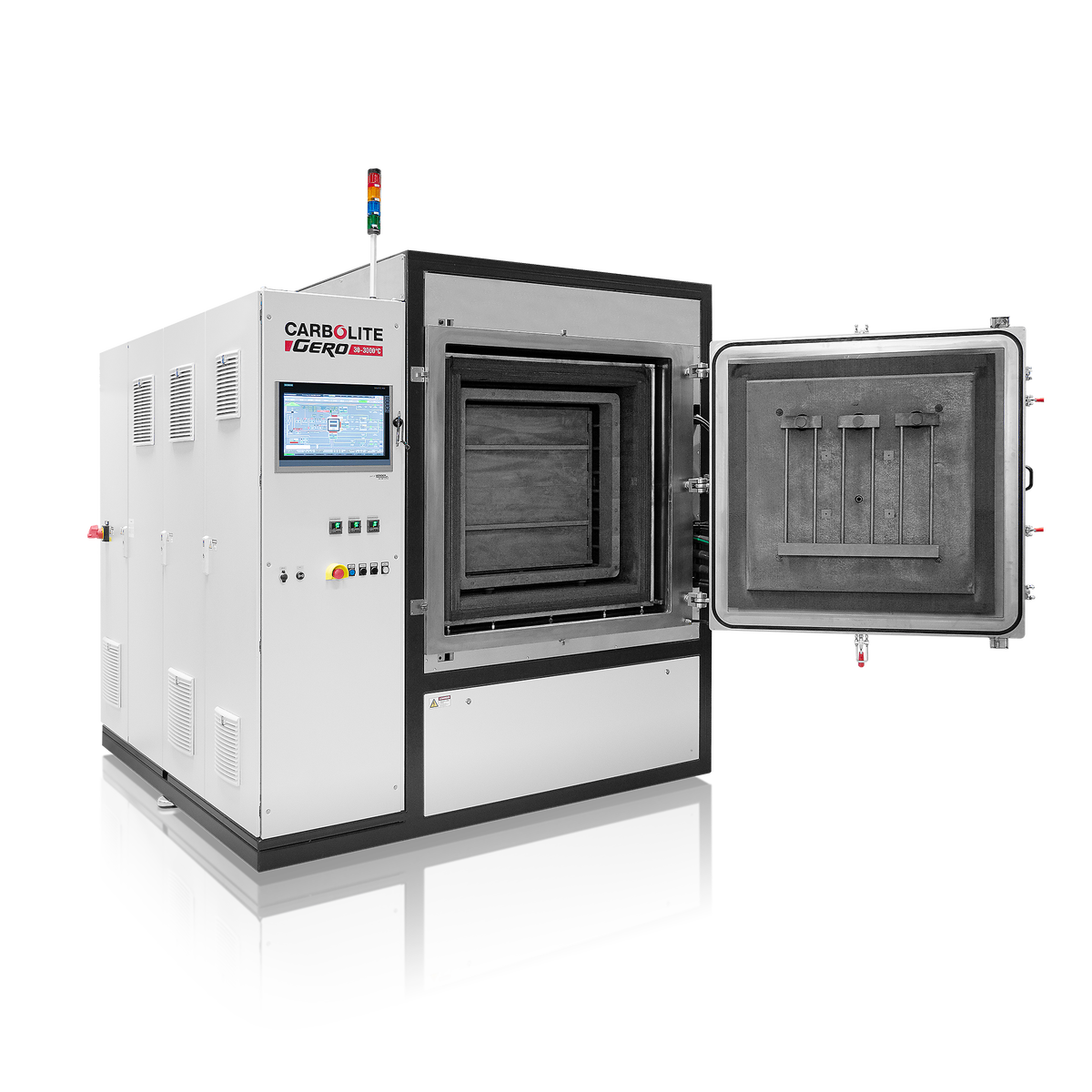

Piec HTK 400 GR/22-1G w wersji automatycznej do temperatury 2200°C
Piec HTK 400 GR/22-1G w wersji automatycznej do temperatury 2200°C

Z zastrzeżeniem zmian technicznych i błędów
