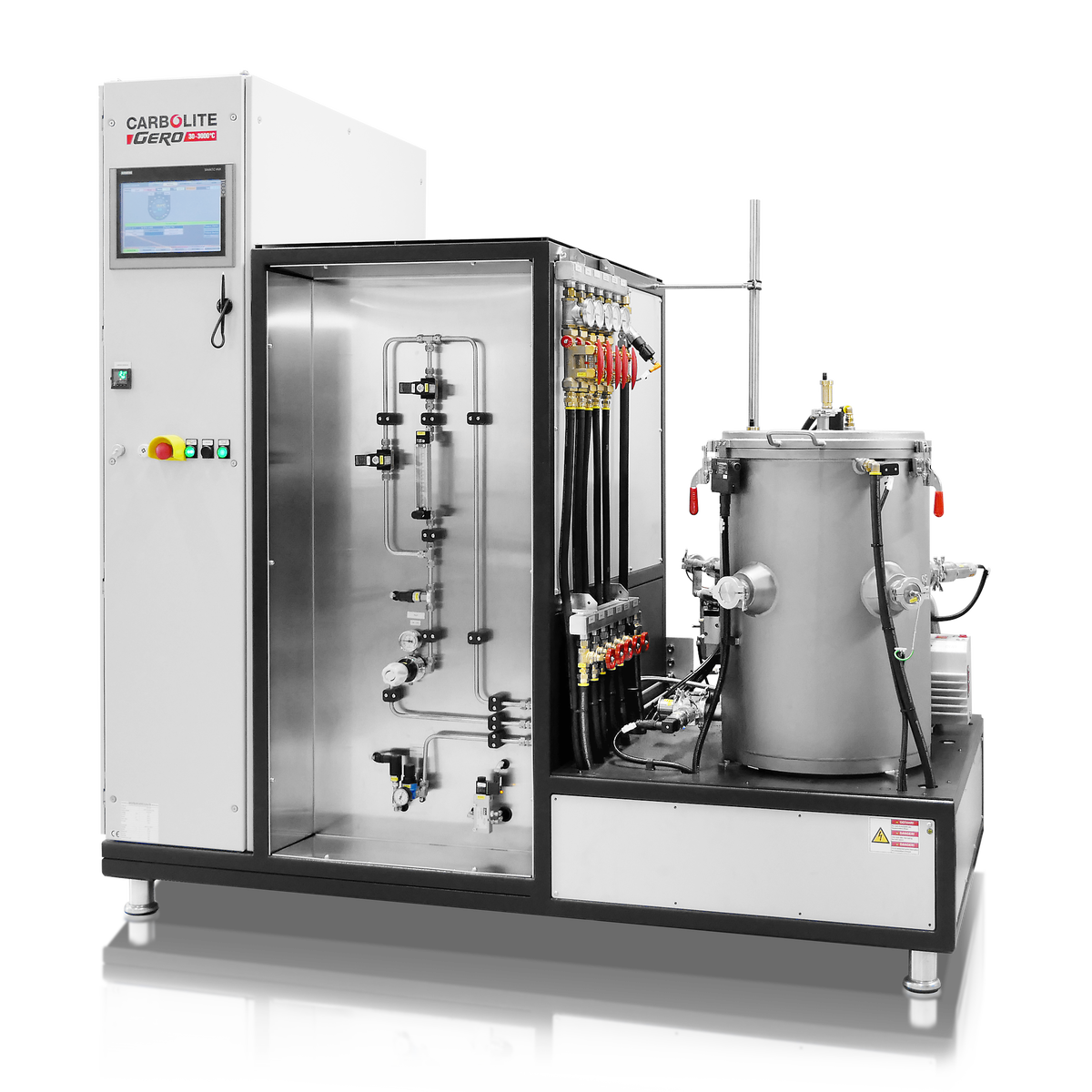

Piec laboratoryjny z izolacją metalową (LHTM/W)

Unikalną cechą serii wysokotemperaturowych pieców laboratoryjnych LHT jest kompaktowa konstrukcja, dzięki czemu jest to idealne narzędzie dla laboratoriów w środowisku badawczo-rozwojowym. Cylindryczna przestrzeń użytkowa pieca laboratoryjnego jest otoczona elementami grzejnymi i materiałem izolacyjnym. Ogrzana komora jest zintegrowana z chłodzonym wodą naczyniem. Ze względu na małą objętość LHT jest idealny do małych próbek i wymaga minimalnej przestrzeni operacyjnej. System jest obsługiwany przez platformę z pojedynczą ramą, która obsługuje piec i szafkę elektroniczną zawierającą oprogramowanie sterujące. Kółka są przymocowane do platformy wspierającej, co pozwala na łatwy ruch całego systemu. Dla uniwersytetów i przemysłowych laboratoriów badawczych seria LHT idealnie pasuje do takich obszarów operacyjnych. Małe gabaryty i prosta obsługa zapewniają ekonomiczny system bez utraty wydajności w zakresie jednorodności temperatury lub jakości atmosferycznej. Dodatkowo cylindryczna konstrukcja najlepiej nadaje się do procesów obróbki cieplnej nadciśnieniem. Na życzenie system może być wyposażony w odpowiednie urządzenie blokujące i wszystkie niezbędne urządzenia do bezpiecznych operacji nadciśnienia do 100 bar. Metaliczne modele LHT oparte są na elementach grzejnych i osłonach przeciwpromieniowych wykonanych z wolframu lub molibdenu dla maksymalnej temperatury, odpowiednio, 2200 ° C i 1600 ° C. Osłony radiacyjne służą do izolowania ciepła elementów grzejnych od chłodzonego wodą naczynia. Metaliczne systemy LHT zapewniają najwyższą możliwą czystość atmosferyczną i najlepszy końcowy poziom próżni. W przypadku pompy turbomolekularnej w połączeniu z pompą wstępną próżnia robocza może osiągnąć obszar wysokiej próżni. Na życzenie możliwa jest konfiguracja ultra wysokiej próżni.

Przykładowe Aplikacje

hartowanie, lutowanie, odgazowanie, odpuszczanie, piroliza, soldering, spiekanie, sublimacja, suszenie, sylikonowanie, synteza, szybkie prototypowanie, usuwanie lepiszcza, utwardzanie, uwęglanie, wtrysk metalu (MIM), wtryskiwanie proszków ceramicznych (CIM), wyżarzanie

Cechy ogólne

Kompaktowa konstrukcja dostosowana do potrzeb laboratoriów
Najlepsza możliwa próżnia
Poziom próżni < 5 x 10-6 mbar
Ciśnienie parcjalne 10 - 1000 mbar
Możliwość pracy w nadciśnieniu do 100 bar
Praca pod ciśnieniem cząstkowym wodoru na żądanie
Precyzyjnie kontrolowane prędkości pompowania próżniowego odpowiednie do stosowania z proszkami
Rejestracja danych dla zarządzania jakością

Piec laboratoryjny z izolacją metalową (LHTM/W) Dane techniczne

Widok wnętrza pieca laboratoryjnego LHT:

zbiornik chłodzony wodą
elementy grzewcze
pokrywa górna, obsługiwana ręcznie
termopara
osłony promieniowania na górze
osłony promieniowania na płaszczu
pierścień zwarcia

. Modele LHT są ogrzewane przez pojedynczą grzałkę płaszczową z powodu ich małej objętości. Profil temperatury wewnątrz jest lepszy niż ± 10 K. Ta jednorodność jest osiągana dzięki starannej inżynierii i pozycjonowaniu elementu grzejnego.

Zarówno LHTM jak i LHTW są zbudowane z materiałów metalicznych i 9 osłon przed promieniowaniem. Posiadają jedną strefę grzewczą, która obejmuje płaszcz cylindrycznego naczynia. Grzejnik płaszczowy jest zaprojektowany dla najwyższej stabilności. Dostępne są dwa różne elementy grzewcze. Standardowe elementy grzejne składają się z kilku arkuszy molibdenu, na życzenie dostępne są również grzałki siatkowe. Próbka może być chroniona przez retortę, która dodatkowo poprawia jednorodność temperatury. Z adaptacji systemu wysokiej próżni, najlepsze próżni końcowej jest dostępna.

Oprogramowanie jest dostępne z ręcznym lub automatycznym sterowaniem. W wersji ręcznej, wszystkie zawory i pompy są obsługiwane przez proste przyciski na panelu użytkownika z rotametrem używanym do regulacji przepływu gazu. Oprogramowanie zautomatyzowane jest obsługiwane za pomocą interfejsu panelu dotykowego. Do regulacji przepływu gazu stosowane są masowe regulatory przepływu. Rejestrowanie danych jest możliwe zarówno w przypadku pracy ręcznej, jak i automatycznej.

Piec laboratoryjny z izolacją metalową (LHTM/W) Przykłady

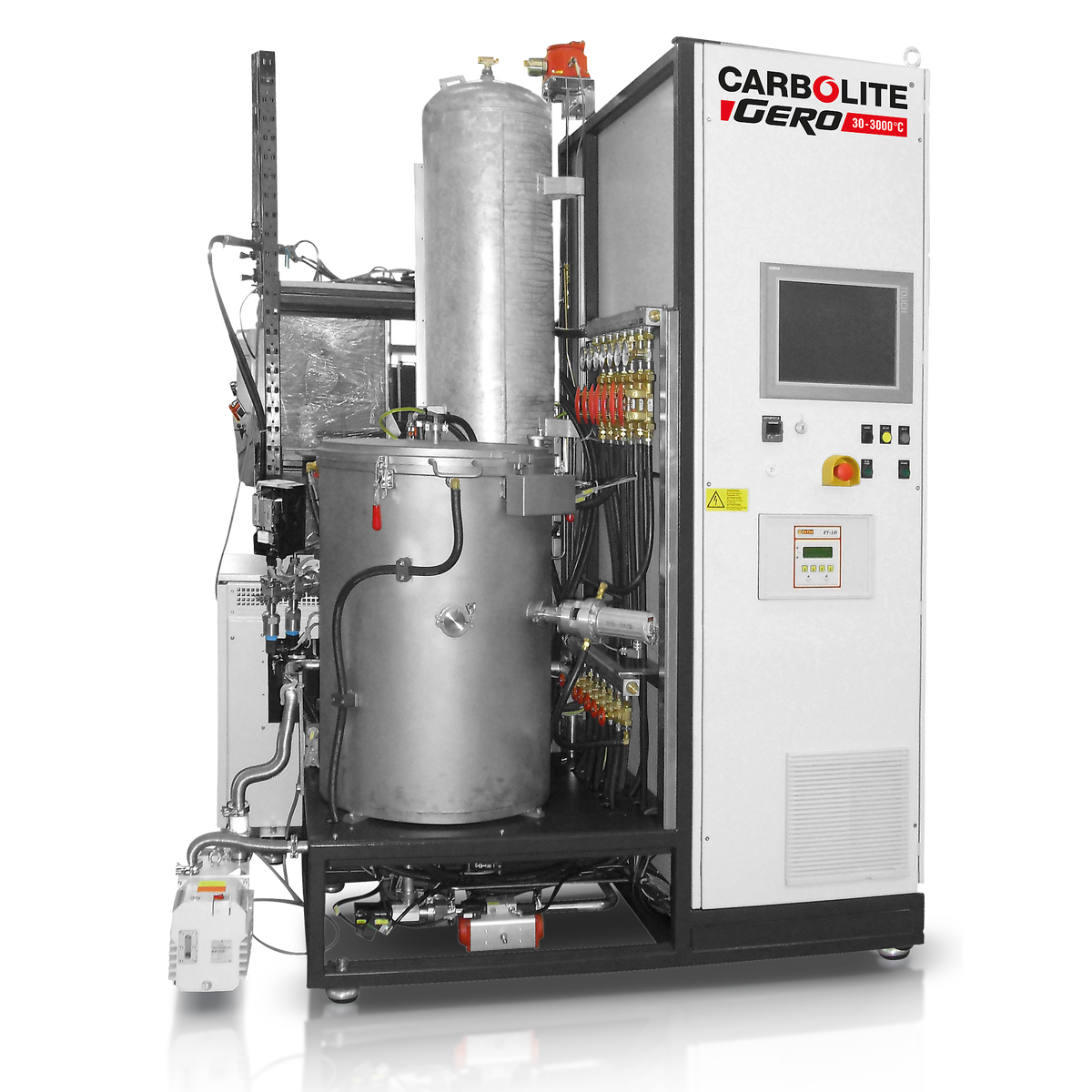

Piec LHTW 200-300/22-1G, automatyczny, do 2200°C z opcjonalnym zestawem do pracy z wodorem

_{Z zastrzeżeniem zmian technicznych i błędów}
