Piec laboratoryjny z izolacją grafitową (LHT GR)

Poproś o ofertę
Arkusz danych

Język:

Unikalną cechą serii wysokotemperaturowych pieców laboratoryjnych LHT jest kompaktowa konstrukcja, dzięki czemu jest to idealne narzędzie dla laboratoriów w środowisku badawczo-rozwojowym. Cylindryczna przestrzeń użytkowa pieca laboratoryjnego jest otoczona elementami grzejnymi i materiałem izolacyjnym. Ogrzana komora jest zintegrowana z chłodzonym wodą naczyniem. Ze względu na małą objętość LHT jest idealny do małych próbek i wymaga minimalnej przestrzeni operacyjnej. System jest obsługiwany przez platformę z pojedynczą ramą, która obsługuje piec i szafkę elektroniczną zawierającą oprogramowanie sterujące. Kółka są przymocowane do platformy wspierającej, co pozwala na łatwy ruch całego systemu. Dla uniwersytetów i przemysłowych laboratoriów badawczych seria LHT idealnie pasuje do takich obszarów operacyjnych. Małe gabaryty i prosta obsługa zapewniają ekonomiczny system bez utraty wydajności w zakresie jednorodności temperatury lub jakości atmosferycznej. Dodatkowo cylindryczna konstrukcja najlepiej nadaje się do procesów obróbki cieplnej nadciśnieniem. Na życzenie system może być wyposażony w odpowiednie urządzenie blokujące i wszystkie niezbędne urządzenia do bezpiecznych operacji nadciśnienia do 100 bar. LHTG ma elementy grzejne i materiał izolacyjny wykonany z grafitu. Modele LHT oparte na graficie są kontrolowane za pomocą pirometrów. Opcjonalnie można dodać termoparę pomiarową, co jest wysoce zalecane w przypadku pracy bez nadzoru. W środowisku argonowym maksymalna temperatura wynosi 3000 ° C, co wymaga użycia pirometru do pomiaru temperatury w komorze. Pirometr łączy się z użyciem przesuwanej termopary do pomiaru temperatur na początku procesu, ponieważ początkowe temperatury nie są wystarczająco wysokie, aby pirometr mógł je wykryć.

Przykładowe Aplikacje

lutowanie, odgazowanie, odpuszczanie, piroliza, spiekanie, suszenie, sylikonowanie, synteza, szybkie prototypowanie, usuwanie lepiszcza, wtrysk metalu (MIM), zwęglenie

Cechy ogólne

  • Kompaktowa konstrukcja dostosowana do potrzeb laboratoriów
  • Najlepsza możliwa próżnia
  • Poziom próżni < 5 x 10-6 mbar
  • Ciśnienie parcjalne 10 - 1000 mbar
  • Możliwość pracy w nadciśnieniu do 100 bar
  • Wysokotemperaturowy piec ładowany od góry do 3000 °C z grafitem
  • Praca pod ciśnieniem cząstkowym wodoru na żądanie
  • Precyzyjnie kontrolowane prędkości pompowania próżniowego odpowiednie do stosowania z proszkami
  • Rejestracja danych dla zarządzania jakością

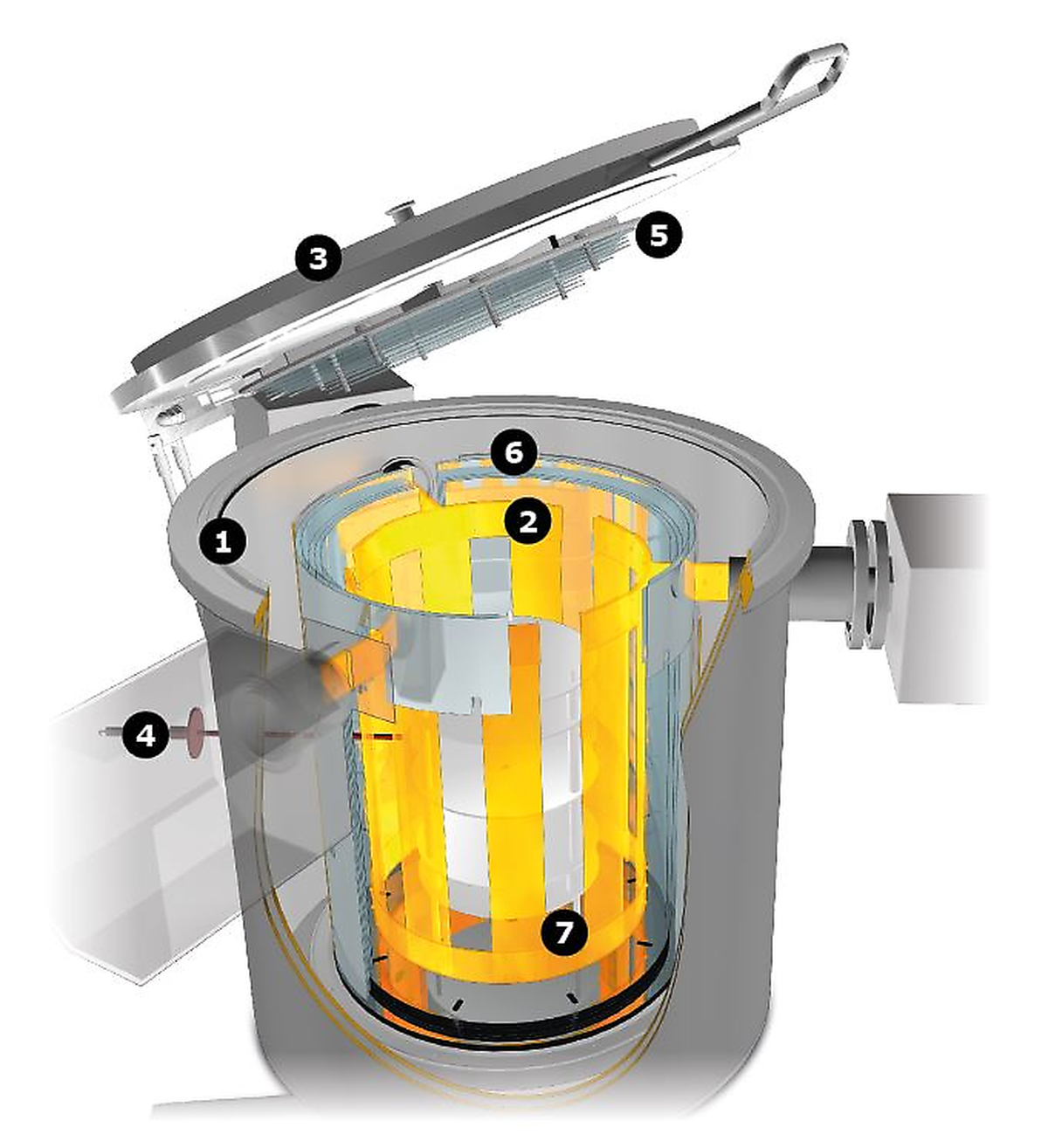

Widok wnętrza pieca laboratoryjnego LHT:

  1. zbiornik chłodzony wodą
  2. elementy grzewcze
  3. pokrywa górna, obsługiwana ręcznie
  4. termopara
  5. osłony promieniowania na górze
  6. osłony promieniowania na płaszczu
  7. pierścień krótkiego obiegu
Modele LHT są ogrzewane przez pojedynczą grzałkę płaszczową z powodu ich małej objętości. Profil temperatury wewnątrz jest lepszy niż ± 10 K. Ta jednorodność jest osiągana dzięki starannej inżynierii i pozycjonowaniu elementu grzejnego.

LHTG bazuje na grafitowych elementach grzewczych i materiale izolacyjnym. Jeśli wymagana jest najwyższa temperatura 3000 °C, grubość izolacji i grafitowe warstwy izolacyjne muszą być specjalnie zaprojektowane, aby wytrzymać ekstremalne temperatury. Również moc zainstalowana musi być dostosowana do osiągnięcia 3000 °C przy dużej szybkości nagrzewania. Kaseta grzewcza otoczona jest zbiornikiem chłodzonym wodą. Piec jest wyposażony we wszystkie niezbędne kołnierze, termopary, przyłącza elektryczne i pirometr. Zbiornik jest dwuścienny i dla bezpieczeństwa chłodzony wodą. Przyłącza elektryczne i kable elektryczne są również chłodzone wodą.

Oprogramowanie jest dostępne z ręcznym lub automatycznym sterowaniem. W wersji ręcznej wszystkie zawory i pompy są obsługiwane za pomocą prostych przycisków na panelu użytkownika, a rotametr służy do regulacji przepływu gazu. Oprogramowanie zautomatyzowane jest obsługiwane za pomocą interfejsu panelu dotykowego. Do regulacji przepływu gazu stosowane są masowe regulatory przepływu. Rejestrowanie danych jest możliwe zarówno w przypadku pracy ręcznej, jak i automatycznej.

Widok wnętrza LHT
Widok wnętrza LHT

Z zastrzeżeniem zmian technicznych i błędów
